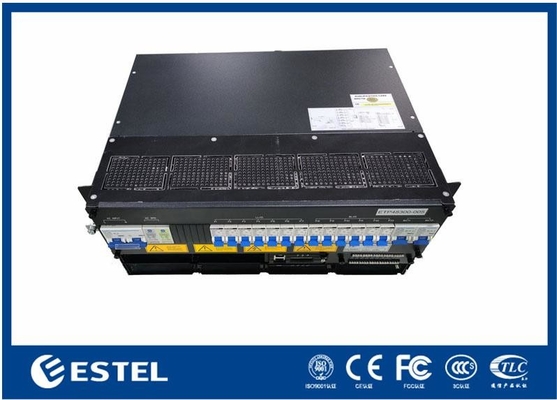

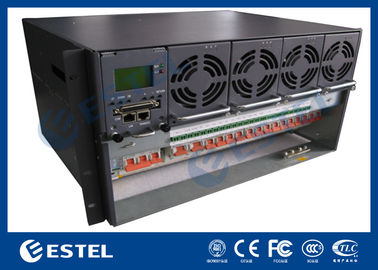

Gleichstromversorgungssystem 6U Subrack, 380VAC/220VAC Eingang, 43 bis 58VDC Ausgang, > 96% Wirkungsgrad, ≤ 2 kg Berichtigungsmodule

Produktübersicht

Das 3 ′′ 18 kW Gleichstromsystem 6U Subrack ist eine zuverlässige und skalierbare Stromversorgungslösung für Telekommunikations-, IT- und industrielle Anwendungen.Es unterstützt sowohl 380VAC dreiphasigen als auch 220VAC einphasigen Eingang, mit einem stabilen Ausgang von 43 bis 58 VdC mit einem Nennwert von 53,5 VdC. Mit einer maximalen Systemleistung von 18 kW und einem Wirkungsgrad von über 96% sorgt es für hohe Leistung, Energieeinsparung,und einheitlicher Betrieb.

Das System hat eine modulare Architektur mit bis zu sechs Geradlinermodulen mit einer Leistung von jeweils 3000 Watt und einem Gewicht von weniger als 2 kg. Die Module verfügen über eine Zwangskühlung mit einem Leistungsfaktor ≥ 0.99, und THD ≤ 5%, so dass eine saubere und effiziente Gleichstromleistung hergestellt wird.Während der IP20-Schutz Sicherheit und Langlebigkeit garantiert.

Ausgestattet mit vier Batteriebremsern (4×125A/1P) und doppelten Lastbremsern (2×63A/1P), bietet das System eine sichere Gleichstromverteilung.7 digitale EingängeDie Überwachung erfolgt über RS232/485 und SNMP mit einer LCD-Schnittstelle für eine benutzerfreundliche Bedienung.

Das Gerät ist für raue Umgebungen ausgelegt und arbeitet von ¥40°C bis +65°C (Volllast unter 50°C), hält einer Luftfeuchtigkeit von 5 ¥95% stand, kondensiert nicht und unterstützt die Installation in Höhen von bis zu 3000 m.Das kompakte 6U-Design und die 19-Zoll-Rack-Kompatibilität machen es zu einer idealen Wahl für kritische Stromversorgungsanwendungen, die eine hohe Effizienz erfordern, Skalierbarkeit und Verlässlichkeit.

3 bis 18 kW 6U Subrack

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingangsmodus: 380VAC dreiphasig oder 220VAC einphasig

• Eintrittskapazität: 1×63A/3P

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstleistung: 18 kW (3 kW × 6)

• Batterieabschalter: 4×125A/1P

• Einheitliche Anschlussvorrichtung:

• Gleichstrom-SPD: 10kA, 8/20μs

Rectifier

• Eintrittsspannung: 85VAC ~ 300VAC, Nennspannung 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Signaleingabe: 4 AI (3 Batterie-Temperatur, 1 Umgebungstemperatur), 7 DI

• Alarmausgang: 6 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
