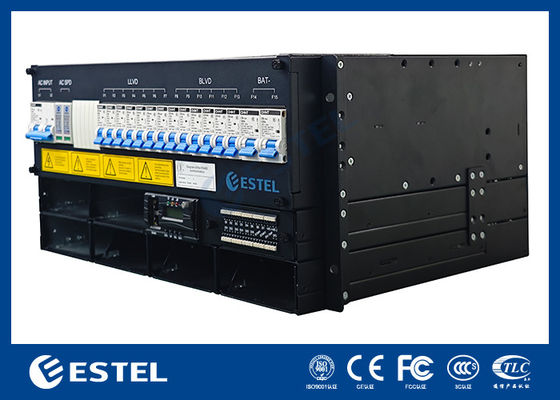

Kompakte 3 ̊9 kW 6U-Rak-Mount-Gleichstromlösung, hohe Effizienz > 96%, modulare 3000W-Rectifikatoren, flexibler Wechselstrom-Eingang

Produktübersicht

Die auf einem Rack montierte Gleichspannungslösung von 3 ‰ 9 kW 6U ist darauf ausgelegt, zuverlässige und effiziente Energie für Telekommunikation, IT-Infrastruktur und Industrieanlagen bereitzustellen.Unterstützung sowohl des dreiphasigen 380VAC-Eingangs als auch des einphasigen 220VAC-Eingangs, bietet er eine regulierte Leistung von 43 bis 58 VdC mit einer Nennleistung von 53,5 VdC, was ihn für eine stabile Gleichstromversorgung in kritischen Netzen geeignet macht.

Dieses System erzielt eine maximale Leistung von 9 kW durch drei warmwechselbare Geradrichtermodule mit jeweils 3000 Watt und einem Gewicht von weniger als 2 kg.99, und eine Gesamtharmonische Verzerrung von ≤ 5%, sorgen die Geräte für eine stabile Leistung und eine qualitativ hochwertige Leistungsumwandlung auch unter hohen Belastungen.

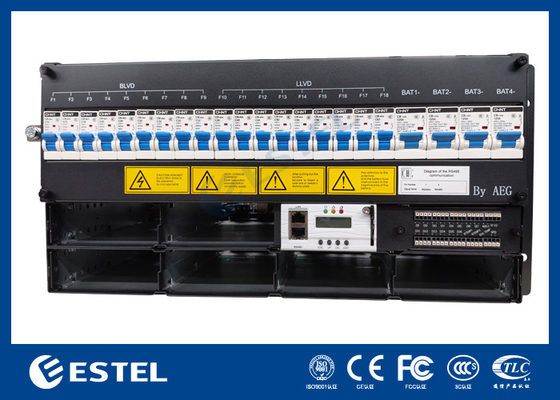

Ausgestattet mit doppelten 125A-Batteriebremsen und mehreren BLVD-Lastbremsen bietet das System eine flexible Gleichstromverteilung und eine verbesserte Sicherheit.Der Controller integriert die Temperaturüberwachung (Batterie und Umgebung)Ein LCD-Bildschirm auf der Vorderseite ermöglicht eine intuitive lokale Steuerung.

Die Unterlage ist für eine hohe Haltbarkeit konzipiert und arbeitet von 40 ° C bis + 65 ° C, toleriert 5 95% nicht kondensierende Luftfeuchtigkeit und bietet eine zuverlässige Leistung bis zu 3000 m Höhe.Wartung des Frontzugangs, und IP20-Schutz machen es zu einer praktischen Wahl für Betreiber, die Effizienz, Skalierbarkeit und einfache Bereitstellung in unternehmenskritischen Anwendungen suchen.

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 25 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingangsmodus: 380VAC dreiphasig oder 220VAC einphasig

• Eintrittskapazität: 1×63A/3P

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstleistung: 9 kW (3 kW × 3)

• Batteriebremser: 2 × 125A / 1P

• Einheit für die Berechnung der Leistungsfähigkeit von Fahrzeugen, die in einem Fahrzeug mit einer Leistungsfähigkeit von mehr als 50 kW sind

• Gleichstrom-SPD: 10kA, 8/20μs

Rectifier

• Eintrittsspannung: 85VAC ~ 300VAC, Nennspannung 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Signaleingabe: 4 AI (3 Batterie-Temperatur, 1 Umgebungstemperatur), 7 DI

• Alarmausgang: 6 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
