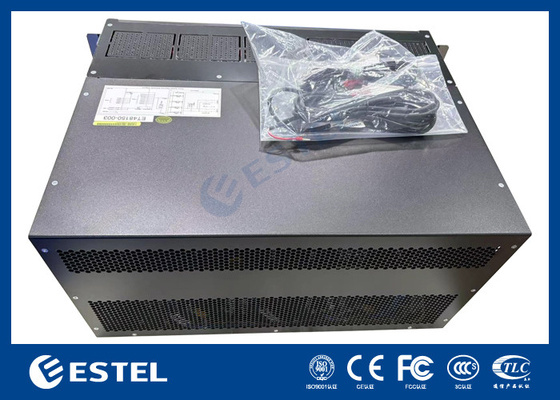

Hochkapazitäts-Gleichstromversorgungssystem mit Rack-Mount 7U, modulare 3000W-Rectifikatoren, breiter Wechselstrom-Eingang, >96% Wirkungsgrad

Produktübersicht

Das auf einem Rack montierte Gleichspannungssystem mit 7U-Leistung ist eine hohe Kapazität für Telekommunikationsnetzwerke, Rechenzentren und Industrieanlagen, die eine zuverlässige Gleichspannungsversorgung benötigen.Es unterstützt sowohl 380VAC dreiphasigen als auch 220VAC einphasigen Eingang, mit einer stabilen Leistung von ¥43 bis ¥58VDC mit einem Nennwert von ¥53,5VDC. Mit einer maximalen Leistung von 27 kW,Dieses System gewährleistet eine ausreichende Leistung für große Anwendungen und hält gleichzeitig einen Wirkungsgrad von über 96%.

Das System integriert bis zu neun Geradliner-Module mit einer Leistung von jeweils 3000 Watt und einem Gewicht von ≤ 2 kg. Diese Module verfügen über eine Zwangskühlung mit einem hohen Leistungsfaktor ≥ 0.99, und THD ≤ 5%, was eine saubere und stabile Gleichstromumwandlung gewährleistet.und Einfachheit der Integration in 19-Zoll-Racks.

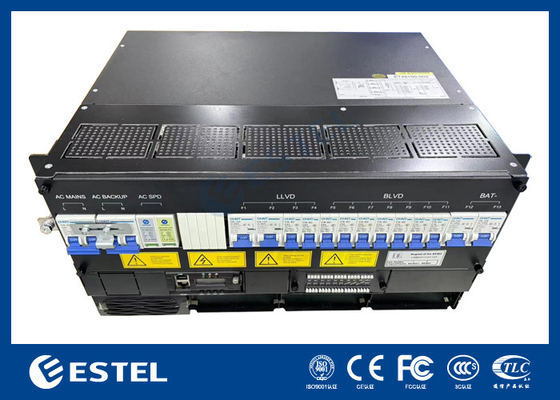

Die Gleichstromverteilung umfasst sechs 125A-Batteriebremser und vier 63A-Lastbremser, die ein flexibles und sicheres Lastmanagement ermöglichen.6 Trockenkontakt-Alarme, und Fernkommunikation über RS232/485 und SNMP. Die lokale Überwachung ist über ein LCD-Display möglich.

Das Gerät ist für anspruchsvolle Umgebungen entwickelt und arbeitet bei 40 °C bis +65 °C, hält einer nicht kondensierenden Luftfeuchtigkeit von 5-95% stand und hält einen stabilen Betrieb in Höhen von bis zu 3000 m aufrecht.Mit seiner modularen Architektur und robusten Leistung, ist das 7U-Gleichstromsystem mit einer Leistung von 3 27 kW eine ideale Wahl für kritische Infrastrukturen, die skalierbare und zuverlässige Energielösungen benötigen.

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 7U ((H)

• Gewicht: ≤ 30 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingangsmodus: 380VAC dreiphasig oder 220VAC einphasig

• Eintrittskapazität: 1×63A/3P

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstleistung: 27 kW (3 kW × 9)

• Batteriebremser: 6 × 125A / 1P

• Einheitliche Anschlussvorrichtung:

• Gleichstrom-SPD: 10kA, 8/20μs

Rectifier

• Eintrittsspannung: 85VAC ~ 300VAC, Nennspannung 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Signaleingabe: 4 AI (3 Batterie-Temperatur, 1 Umgebungstemperatur), 7 DI

• Alarmausgang: 6 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
