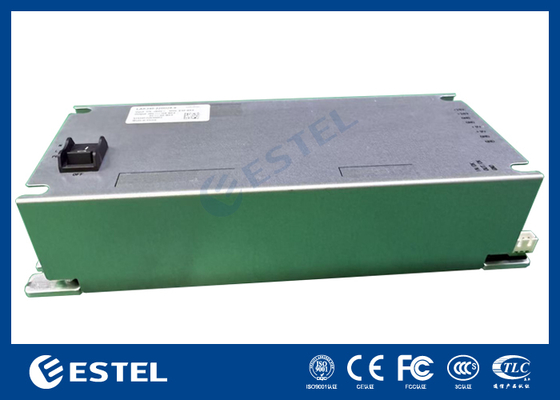

MR483000HG2B-GS Hocheffizientes 3000W Gleichrichtermodul, 85–290VAC Eingang, 42–58VDC Ausgang, Zwangsluftkühlung, CE/UL-zertifiziert

Produktübersicht

MR483000HG2B-GS ist ein Stromversorgungsgerät, das standardmäßige Wechselspannung in stabile 48 VDC für Kommunikationsstromversorgungssysteme umwandelt.
Für eine größere Lastkapazität können die Gleichrichtermodule parallel geschaltet werden, oder ein zusätzliches unabhängiges Überwachungsmodul kann zur intelligenten Steuerung verwendet werden.

Das Gleichrichtermodul ist eine steckbare, modulare Einheit, die für die Kompatibilität mit Racks und Schränken konzipiert wurde.

Betriebsumgebung

Elektrische Eigenschaften

Eingangsparameter

• Betriebsspannung: 85Vac bis 290Vac

• Frequenz: 45Hz ~ 66Hz (Nennwert: 50/60Hz)

• Eingangsstrom: ≤18A

• Leistungsfaktor: ≥0,99 (bei 220Vac, 20 % ~ 100 % Last)

• THD: ≤5 % (bei 50 % ~ 100 % Last)

Ausgangsparameter

• Ausgangsspannung: 42VDC ~ 58VDC (Nennwert: 53,5VDC)

• Lineare Leistungsreduzierung:

  • 3000W von 176VAC bis 290VAC

  • Reduziert auf 1250W von 175VAC bis 85VAC

• Spannungsregelung: ≤±0,6 %Vo

• Restwelligkeit und Rauschen: ≤200mVp-p (≤20MHz Bandbreite)

• Standby-Leistung: ≤4W

• Startzeit: 3s ~ 8s

• Haltezeit: >10ms

• Telefongeräusche: ≤2mV

• Breitbandrauschspannung:

  • ≤50mV (3,4kHz ~ 150kHz)

  • ≤20mV (0,15MHz ~ 30MHz)

Mechanische Eigenschaften

• Abmessungen: 41,5 mm (H) × 106,4 mm (B) × 291 mm (T)

• Gewicht: <2kg

• Kühlung: Zwangsluftkühlung mit eingebautem Lüfter (lineare Drehzahlregelung)

Ausgangsmerkmale

• Diagramme und Kurven im Originalhandbuch enthalten (Ausgangsstrom, Eingangsspannungsreduzierung, Temperaturreduzierung, Wirkungsgradkurve)

Weitere Merkmale

Schutzfunktionen

• Eingangsüberspannung:

  • 290~300Vac → Warnleuchte, Ausgang normal

  • 300Vac → Ausgang aus

• Unterspannung:

  • <80±5Vac → Ausgang aus

  • 80~90Vac → automatische Wiederherstellung

• Ausgangsüberspannung:

  • Intern: 58,5VDC–60,5VDC, Sperre, Wiederherstellung durch erneutes Einschalten

  • Extern: >63VDC für >500ms, Sperre

• Strombegrenzung: Siehe Ausgangskurve

• Kurzschluss: Langzeitverträglichkeit, automatische Wiederherstellung

• Übertemperatur: Geschützt

• Zertifizierungen: CE, UL, CB

  • UL/EN/IEC 62368-1

• EMV: EN 55032 Klasse B, EN 55035, IEC 61000-3-2/3

• Blitzschutz: 5kA (8/20μs)

• MTBF: >500.000 Stunden bei 25℃

• Geräusch: ≤55dB(A) bei 40℃

Schnittstellenbeschreibung

Goldfinger-Pinbelegung

Modul-Panel-Beschreibung

Anzeigen auf der Vorderseite:

• Power (Grün)

  • An: Normal

  • Aus: Kein Eingang / Eingang abnormal

  • 4Hz Blinken: Manueller Abfragestatus

• Alarm (Gelb)

  • Aus: Kein Alarm

  • An: Strombegrenzung

  • 0,5Hz Blinken: Kommunikationsverlust

  • 4Hz Blinken: Adressfehler

Fehler (Rot)

• An: Kein Ausgang / interner Fehler

• Überspannungssperre: Zum Zurücksetzen 1 Minute abziehen
