Telekommunikations-Stromversorgungssystem IP65 Outdoor-Stromgehäuse mit 21kW 350A Gleichrichtern
Produkt-Details
Outdoor-Telekommunikations-Stromversorgungssystem IP65
,21kW Telekommunikationsstromschutz
,350A Geräte für die Stromversorgung im Außenbereich
Außen-Telekommunikations-Stromversorgungssystem IP65 Außen-Stromversorgung mit 21 kW 350A-Rectifikatoren
1Einführung von Outdoor Telecom Power System IP65 Outdoor Power Enclosure mit 21kW 350A-Rektifizierern
ET7575200A-38U-21kW/350A ist ein Außenschrank, der eine stabile Stromversorgung für Telekommunikationsgeräte bietet und gleichzeitig die Geräte des Kunden vor Beschädigungen und extremen Wetterbedingungen schützt.Es stellt eine stabile und hochwertige Gleichstromversorgung für Telekommunikations-IT-Ausrüstung bereit.Das Schrank ist eine ideale Lösung für physische Verbindungen von Außen-Telekommunikationsgeräten, die eine Gleichstromversorgung benötigen.
2. Parameter des 21 kW-Rectifier-Leistungssystems
Telekommunikationsnetzwerke sind kundenspezifische Produkte, die Ausrichtungskapazität, die Solarstromkapazität, die Eingangsbremser, LLVD- und BLVD-Bremser und Bremsermarken basieren alle auf den Anforderungen des Kunden.

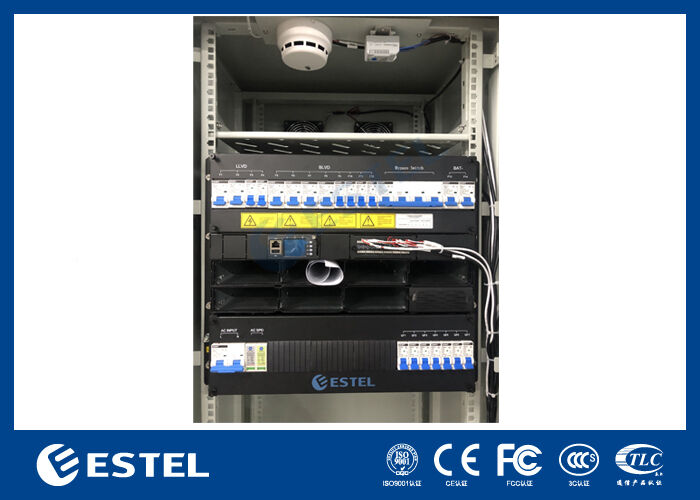

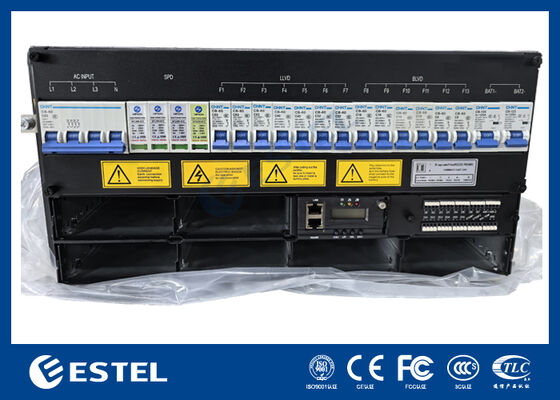

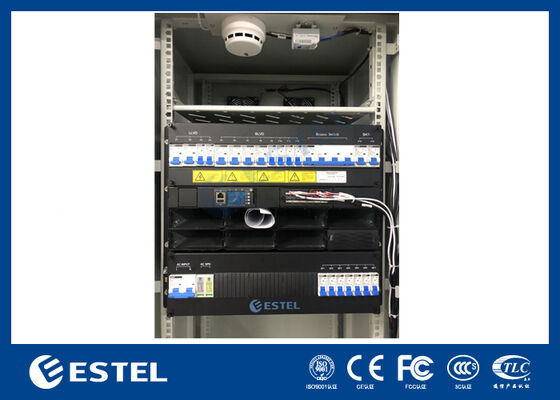

Das Stromversorgungssystem für diesen Stromschrank ist ein 21 kW 350 A reines Geradlinersystem.
| Artikel | Parameter | |
| Körperliche |
Größe |
W × D × H = 482,6 mm × 350,6 mm × 9U (H) |
|
Gewicht |
≤ 45 kg (ohne Module) |
|
|
Einrichtung |
Standardaufstellbares Regal |
|
|
Kabelvermittlung |
Von unten rein und von oben raus |
|
|
Instandhaltung |
Frontwartung, warm austauschbar |
|
|
IP-Klasse |
IP20 | |
| Wechselstromverteilung |
Eingabe |
Einphasen, 220 VAC |
|
Eingangs-MCB |
2 × 125A/3P |
|
|
Häufigkeit |
45 bis 65 Hz, Nennwert: 50 Hz/60 Hz |
|
|
Wechselstrom-SPD |
20kA/40kA, 8/20μs |
|
|
AC-Ausgang |
/ | |
|
Gleichstromleistung Verteilung |
Ausgabe |
-43VDC bis -58VDC, Nennleistung: -53,5VDC |
| Max. Kapazität | "Laufzeit" von mehr als 30 Sekunden. | |
|
Batterie-MCBs |
2 × 125A/1P |
|
| Last-MCBs |
LLVD: 2 × 125A/1P, 2 × 63A/1P |
|
|
BLVD: 4 × 125A/1P, 4 × 63A/1P |
||
|
Gleichspannung |
10kA/20kA, 8/20μs |
|
|
Rectifier Modul |
Eingangsspannung |
85VAC - 300VAC, Nennwert: 220VAC |
|
Effizienz |
≥ 96% |
|
|
Nennleistung |
3000 W |
|
|
Betriebstemperatur |
-40 °C bis +75 °C (50 °C @ Volllastleistung) |
|
|
Größe |
W × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Gewicht |
≤ 2,1 kg |
|
|
Kühlung |
Zwangluftkühlung |
|
|
Leistungsfaktor |
Bei einer Leistung von ≥ 0,99 @ 220VAC, 20% - 100% |
|
|
Macht Überwachung |
Signal-Eingang |
Vierwege-KI (3 Batterie-Temperatursensoren, 1 Umgebungstemperatursensor); 8-Wege-DI; |
|
Ausgang der Alarmanlage |
8 Wege DO |
|
|
Kommunikationshäfen |
LAN, USB, RS485, SNMP |
|
|
Anzeigemodus |
Bildschirm | |

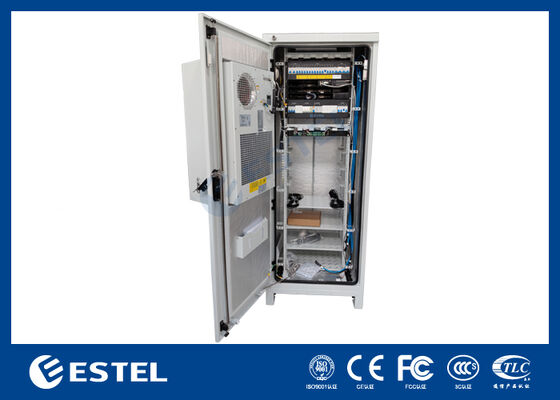

3. Parameter des 38U IP65 Außenstromgehäuses
| Ausstattung | Artikel | Technischer Parameter |
| Kabinett | Modell | ET7575200A-38U |
| Schutzniveau | IP65 | |
| Außendimension | 2000 (H) × 750 (W) × 750 (D) mm | |
| Innenraum | 19 ′′ Standardregal, insgesamt 38U, kann sowohl auf 19 ′′ als auch auf 21 ′′ Regale verwendet werden, unterstützt einen oder zwei Abteilungen, unterstützt Batterieregale,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W | |
| Material | Einwandkonstruktion, verzinktes Stahlblech; | |
| Isolierung | mit einer Breite von nicht mehr als 15 mm | |
| Tür | Eine Haustür (Frontwartung) | |
| Schließung | Drei-Punkte-Diebstahlschloss (Stützplattenverschluss) | |
| Scharnier | Inneres Scharnier | |
| Beschichtung | Polyesterpulverbeschichtung | |
| Farbe | RAL7035 (oder nach Anforderung des Kunden) | |
| Kabelvermittlung | Kabel in und aus der Unterseite des Schranks | |
| Einrichtung | mit einer Breite von nicht mehr als 15 mm | |
| Kühlung | Klimaanlage | 300W /500W/1000W usw. unterstützt DC48V oder AC220/AC110V |
| Wärmeaustausch | 80K/W, 100K/W usw. | |
| Ventilatorsystem | Notfallventilatorsystem mit Temperaturregler | |
| Telekommunikationssystem |
Kraft-Unterrack (3U/6U/ect.) |
Die Energieeinlassart, die Kapazität des Korrektursystems, die Kapazität des Solarsystems, die Leistungsschalter werden alle auf der Grundlage der Kundenanforderungen angepasst. |
| Rectifier-Module | Mehrfache Modelle von Modellen für Hochleistungsrichter zur Auswahl | |
| Solarmodule | Auswahl von Modellen für Hochleistungsrichter | |
| Steuerung | Intelligente Steuerung für die Überwachung, Steuerung und Kommunikation des Stromsystems | |
| Stromverteilfach | Anpassbar nach Kundenbedarf | |
| PDU | Mit verschiedenen Optionen verschiedener Steckdosenstandards, anpassbar |
4Vorteile des Outdoor Telecom Power Systems
- Modulare Struktur, leicht zu erweitern
- Kostengünstige und anpassbare Lösung
-
