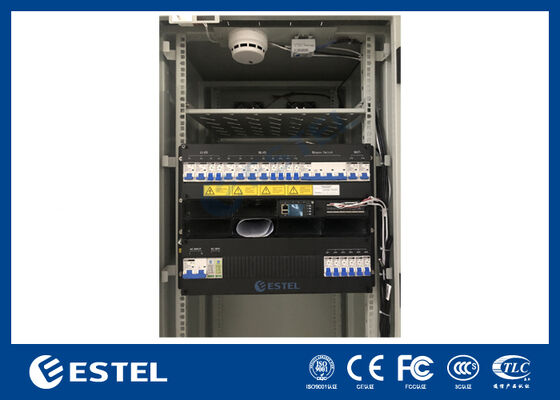

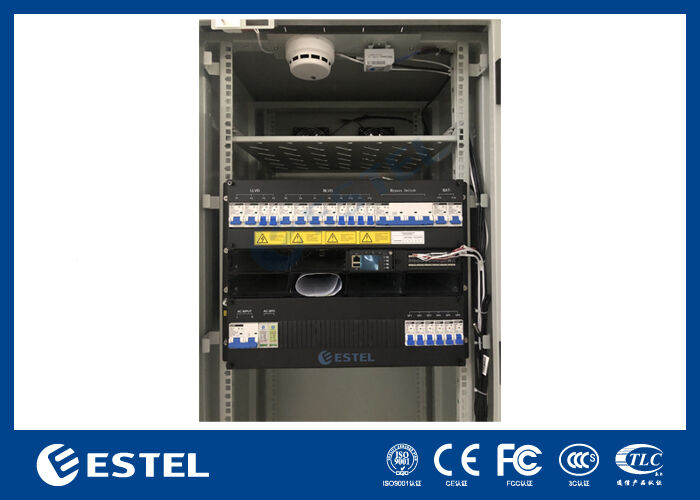

Telekommunikationsnetz IP65 Außennetzgerät mit 18 kW 300A-Rectifikatoren
Produkt-Details
IP65 Außen-Telekommunikationsnetzversorgungssystem
,18kW Telecom Power Enclosure
,300A-Gelenker Telekommunikationsnetz
Außen-Telekommunikations-Stromversorgungssystem IP65 Außen-Stromversorgung mit 18kW 300A-Rectifikatoren
1Einführung von Outdoor Telecom Power System IP65 Outdoor Power Enclosure mit 18kW 300A-Rectifikatoren
ET7575200A-38U-18kW/300A ist ein Outdoor-Telekommunikationsnetzschrank, der speziell für Telekommunikationsanwendungen entwickelt wurde. Er bietet ein intelligentes Strommanagement für Telekommunikationsbetreiber,Bereitstellung einer stabilen Stromversorgung für kritische Telekommunikationsdienste, und sparen die Betriebskosten des Kunden.

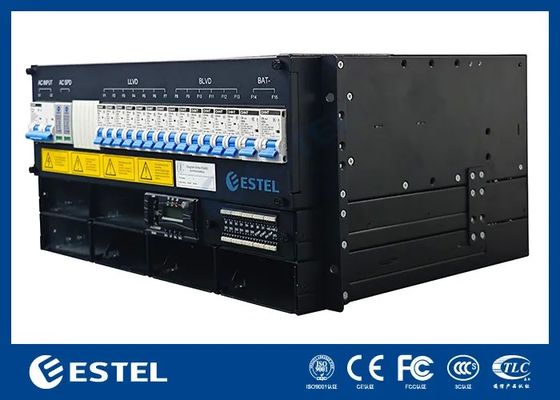

2. Parameter des 18 kW Stromversorgungssystems des Berichtigers
Dieses 18 kW 300A-Gelenker-Stromversorgungssystem verfügt über 6 Schlitze für die Gelenkermodule, warm austauschbar,Der Kunde kann 2 bis 6 Stück 3kW-Gleichrichtermodule basierend auf der Gesamtlastleistung und dem zukünftigen Erweiterungsplan installierenDer Kunde kann auch Module mit einer Leistung von 4 kW für ein leistungsfähigeres Stromsystem wählen, das eine Gesamtleistung von maximal 24 kW erreichen kann.
Für ein 18 kW-System mit 6 3 kW-Modulen sind die Systemparameter:
| Artikel | Parameter | |
| Körperliche | Größe | W=482,6 mm, D=350,6 mm, H=8U |
| Einrichtung | 19 ¢ | |
| Kabelvermittlung | Von unten rein und von oben raus | |
| Instandhaltung | Frontwartung, warm austauschbar | |
| IP-Klasse | IP20 | |
| Wechselstromverteilung | Eingabe | Einphasen, 220 VAC |
| Eingangs-MCB | 2 × 125A/3P | |
| Häufigkeit | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |
| Wechselstrom-SPD | 20kA/40kA, 8/20μs | |
| AC-Ausgang | / | |
|
Gleichstromleistung Verteilung |
Ausgabe | -43VDC bis -58VDC, Nennleistung: -53,5VDC |
| Max. Kapazität | 18kW-Rectifier-System (6 × 3kW); | |
| Batterie-MCBs | 2 × 125A/1P | |
| Last-MCBs | LLVD: 2 × 125A/1P, 2 × 63A/1P | |
| BLVD: 4 × 125A/1P, 4 × 63A/1P | ||
| Gleichspannung | 10kA/20kA, 8/20μs | |
|
Rectifier Modul |
Eingangsspannung | 85VAC - 300VAC, Nennwert: 220VAC |
| Effizienz | ≥ 96% (96,6% für die Option) | |
| Nennleistung | 3000 W | |
| Größe | W=106,5 mm, D=286 mm, H=1U | |
| Kühlung | Zwangluftkühlung | |
| Leistungsfaktor | Bei einer Leistung von ≥ 0,99 @ 220VAC, 20% - 100% | |
|
Macht Überwachung |
Steuerung | MC2900 |
| Kommunikationshäfen | LAN, USB, RS485, SNMP | |
3. Parameter des 38U IP65 Außenstromgehäuses
| Abinet | Modell | ET7575200A-38U |
| IP-Klasse | IP65 | |
| Außendimensionen | 2000 (H) × 750 (W) × 750 (D) mm | |
| Innenraum | 19 ̊, 38 U | |
| Material | Verzinkte Stahlbleche | |
| Isolierung | Mit | |
| Tür | Eine Haustür. | |
| Schließung | Drei-Punkte-Sperre | |
| Scharnier | Innenhang | |
| Beschichtung | Polyesterpulverbeschichtung | |
| Farbe | Anpassbar | |
| Kabelvermittlung | Unterhalb der | |
| Einrichtung | mit einer Breite von nicht mehr als 15 mm | |
| Kühlung | Klimaanlage | 1000 Watt DC48V |
| Wärmeaustausch | 80K/W, 100K/W usw. | |
| Ventilatorsystem | Notfallventilatorsystem mit Temperaturregler | |
| Telekommunikationssystem | Kraft-Unterrack | 3U bis 10U |
| Rectifier-Module | 3 kW oder 4 kW | |

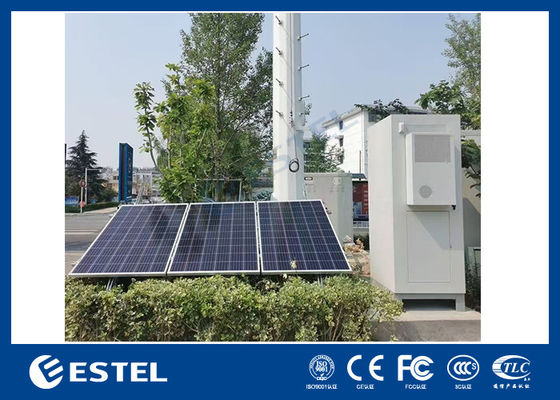

| Solarmodule | Auswahl von Modellen für Hochleistungsrichter | |
| Steuerung | MC2900 | |
| Stromverteilfach | Zusätzlich | |
| PDU | Zusätzlich |
4Vorteile des Outdoor Telecom Power Systems
- Modulärer Aufbau
- Kostenwirksam
- Anpassbar
- Schnelle Bereitstellung
- Einfache Installation
- Intelligentes Management
-
