Telekommunikationsnetz IP65 Außenstromgerät mit 12kW 200A-Rectifikatoren
Produkt-Details
IP65 Außen-Telekommunikationsnetzversorgungssystem
,12 kW Telekommunikationsnetzgerät
,200A-Gleichrichter
Außen-Telekommunikations-Stromversorgungssystem IP65 Außen-Stromversorgung mit 12kW 200A-Richtungsgeräten
1Einführung von Outdoor Telecom Power System IP65 Outdoor Power Enclosure mit 12kW 200A-Rectifikatoren

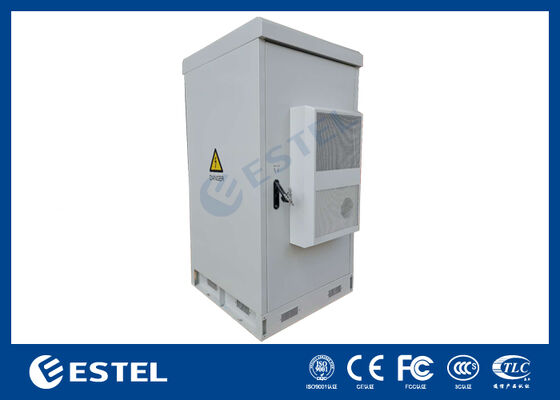

ET7575200A-38U-12kW/200A ist ein Außenschrank, der eine stabile Stromversorgung für Telekommunikationsgeräte bietet und gleichzeitig die Geräte des Kunden vor Beschädigungen und extremen Wetterbedingungen schützt.Es stellt eine stabile und hochwertige Gleichstromversorgung für Telekommunikations-IT-Ausrüstung bereit.Das Schrank ist eine ideale Lösung für physische Verbindungen von Außen-Telekommunikationsgeräten, die eine Gleichstromversorgung benötigen.
2. Parameter des 12 kW Stromversorgungssystems des Berichtigers
Telekommunikationsnetzwerke sind kundenspezifische Produkte, die Ausrichtungskapazität, die Solarstromkapazität, die Eingangsbremser, LLVD- und BLVD-Bremser und Bremsermarken basieren alle auf den Anforderungen des Kunden.

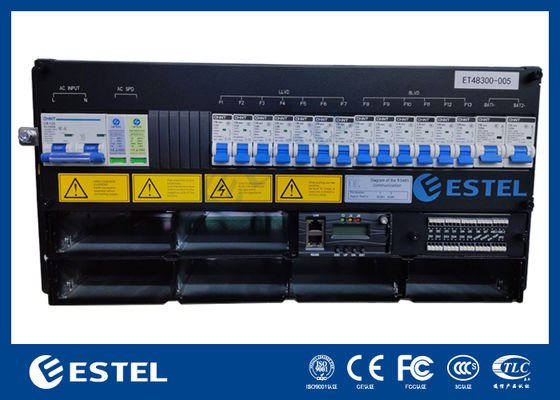

Das Stromversorgungssystem für diesen Stromschrank ist ein 12 kW 200A reines Geradlinersystem, dessen Parameter in der folgenden Tabelle aufgeführt sind.
| Artikel | Parameter | |
| Körperliche |
Größe |
W × D × H = 482,6 mm × 350,6 mm × 8U (H) |
|
Gewicht |
≤ 42 kg (ohne Module) |
|
|
Einrichtung |
Standardaufstellbares Regal |
|
|
Kabelvermittlung |
Von unten rein und von oben raus |
|
|
Instandhaltung |
Frontwartung, warm austauschbar |
|
|
IP-Klasse |
IP20 | |
| Wechselstromverteilung |
Eingabe |
Einphasen, 220 VAC |
|
Eingangs-MCB |
2 × 125A/3P |
|
|
Häufigkeit |
45 bis 65 Hz, Nennwert: 50 Hz/60 Hz |
|
|
Wechselstrom-SPD |
20kA/40kA, 8/20μs |
|
|
AC-Ausgang |
/ | |
|
Gleichstromleistung Verteilung |
Ausgabe |
-43VDC bis -58VDC, Nennleistung: -53,5VDC |
| Max. Kapazität | 12kW-Rectifier-System (4 × 3kW); | |
|
Batterie-MCBs |
2 × 125A/1P |
|
| Last-MCBs |
LLVD: 2 × 125A/1P, 2 × 63A/1P |
|
|
BLVD: 4 × 125A/1P, 4 × 63A/1P |
||
|
Gleichspannung |
10kA/20kA, 8/20μs |
|
|
Rectifier Modul |
Eingangsspannung |
85VAC - 300VAC, Nennwert: 220VAC |
|
Effizienz |
≥ 96% |
|
|
Nennleistung |
3000 W |
|
|
Betriebstemperatur |
-40 °C bis +75 °C (50 °C @ Volllastleistung) |
|
|
Größe |
W × D × H = 106,5 mm × 286 mm × 41,5 mm (1U) |
|
|
Gewicht |
≤ 2,1 kg |
|
|
Kühlung |
Zwangluftkühlung |
|
|
Leistungsfaktor |
Bei einer Leistung von ≥ 0,99 @ 220VAC, 20% - 100% |
|
|
Macht Überwachung |
Signal-Eingang |
Vierwege-KI (3 Batterie-Temperatursensoren, 1 Umgebungstemperatursensor); 8-Wege-DI; |
|
Ausgang der Alarmanlage |
8 Wege DO |
|
|
Kommunikationshäfen |
LAN, USB, RS485, SNMP |
|
|
Anzeigemodus |
Bildschirm | |

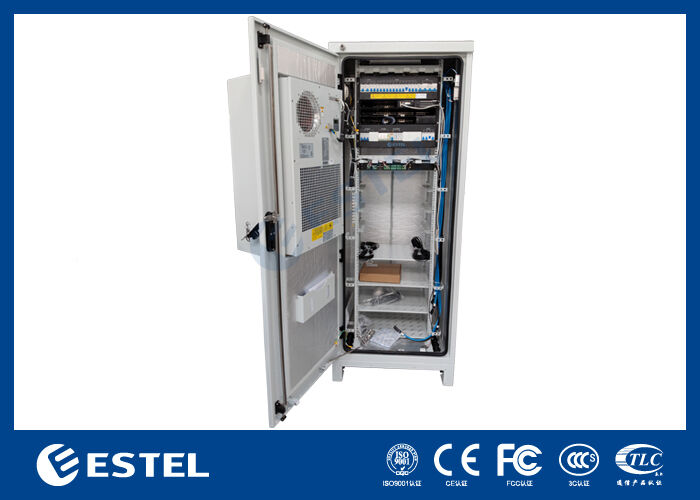

3. Parameter des 38U IP65 Außenstromgehäuses
1) Beschaffenheit des Schranks:
| Ausstattung | Artikel | Technischer Parameter |
| Kabinett | Modell | ET7575200A-38U |
| Schutzniveau | IP55 | |
| Außendimension | H750mm × W750mm × D2000mm (kann angepasst werden) | |
| Innerer Bereich | 19 Zoll Schiene, 35U | |
| Material | Galvanisierter Stahl, Innenplatte:1.0 mm, Außenplatte: 1,2 mm, Grundstückstärke: 2,0 mm, doppelte Wand | |
| Isolierung | PEF | |
| Beschichtung | Polyesterpulverbeschichtung | |
| Farbe | RAL7035 | |
| Schließung | Drei-Punkte-Sperrsystem | |
| Scharnier | Inneres Scharnier | |
| Installationsmöglichkeiten | Bodenbefestigungen mit Installationszubehör | |
| Kabelvermittlung | Kabel in und aus der Unterseite des Schranks | |
| Instandhaltung | Eine Haustür. | |
| Kühlung | Kühlkapazität | 1500 W |
| Stromversorgung | 48VDC | |
| PDU | Stromverteilungseinheit | 125A 6-Wege UK Stecker |
| Sensoren | Türsensor, Wassersensor, Temperatur- und Luftfeuchtigkeitssensor, Rauchsensor | |
| Andere | Erleuchtung | LED-Leuchte: 48VDC mit Schalter |
| Umwelt | Betriebstemperatur | -40 °C ~ +55 °C (+Sonnenstrahlung) |
| Speichertemperatur | -40°C bis +70°C | |
| Arbeitsfeuchtigkeit | 5% bis 95% (ohne Kondensation) | |
| Arbeitshöhe | 0 ~ 4000 Meter | |
2) Schutzvorrichtungen:
- Vollständiger Schutz vor Staub, Öl und anderen nicht korrosiven Stoffen
- Vollständiger Schutz vor Kontakt mit geschlossenem Gerät
- Schutz vor Wasser bis zu Wasser, das durch eine Düse aus jeder Richtung gegen das Gehäuse ausgestoßen wird
- Erhältlich in Wandmontage, freistehender, Trog und Telegrafenmastmontage
- Logo, Anodisierung oder Gravierungsdienste sind erhältlich
4. Anwendungen von Outdoor Telecom Power System IP65 Outdoor Power Enclosure mit 12kW 200A Korrekturgeräten
Der Außenschrank wird häufig in Telekommunikationsbetreibern, mobilen Telekommunikationsstandorten, kleinen Außenschutzräumen, elektrischen Steuerungskabinetten für Eisenbahnen, Kommunikationsbasisstationen,Außenluftdetektionsstationen, Solarsteuerungen usw.
-
