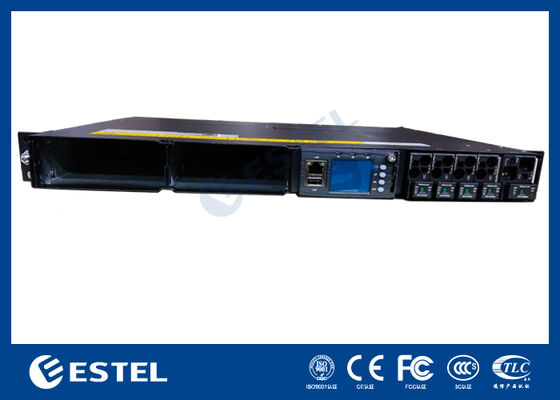

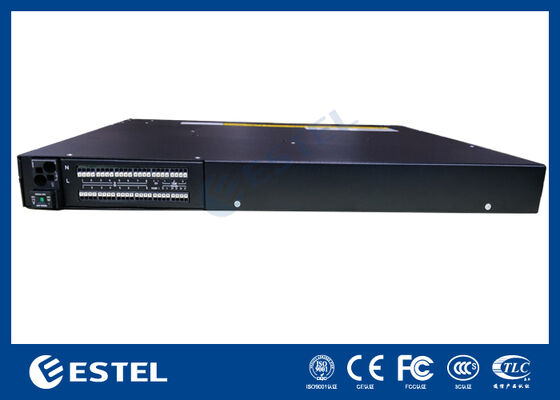

Telecom Power System 8kW 1U Subrack mit Standard 19 Zoll Breite und mehreren Kommunikationsports für flexibles Networking
Grundlegende Eigenschaften
Herkunftsort:
Shenzhen, China (Festland)
Markenname:
ESTEL
Zertifizierung:
ISO9001, CE, 3C, FCC, TLC
Modellnummer:
ET48150-M7E21
Immobilienhandel
Mindestbestellmenge:
1
Preis:
358-2143 usd
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union
Lieferfähigkeit:
20.000 Sätze pro Monat
Produktübersicht
DC-Stromversorgungssystem 8kW Stromversorgungssystem ET48150-M7E21 Einführung 1U-Subrack-Stromversorgung, 1U-Höhe, kompaktes Design, um die kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugangsgeräten und Switches zu erfüllen. Das System hat einen maximalen Strom von ...
Produkt-Details
Hervorheben:
Flexibles Networking Telecom Power System
,1U Subrack Telecom Power System
,Mehrere Kommunikationsports Telecom Power System
Dimension:
482,6(B)*350(T)*44(1HE/H)
Weight:
≤7kg (ohne Gleichrichter)
Cooling Mode:
Natürliche Kühlung
Installation Mode:
Installiert in einem 19-Zoll-Rack oder im Schrank
Cabling Mode:
Oberste Ein- und Ausgangsanlage
Maintenance Mode:
e Frontwartung, Unterstützung des Modulgradwechsels
Produktbeschreibung
DC-Stromversorgungssystem 8kW Stromversorgungssystem ET48150-M7E21
Einführung
1U-Subrack-Stromversorgung, 1U-Höhe, kompaktes Design, um die kritischen Anwendungsanforderungen von Glasfaser- und Mikrowellenübertragung, Zugangsgeräten und Switches zu erfüllen. Das System hat einen maximalen Strom von 150A, mit AC/Batterie/Last-MCBs. Die Kabel sind frontseitig zugänglich mit MCB und Sammelschiene.
Hauptmerkmale
- Standard-19-Zoll-Breite, was den Vorteil einer breiten Anwendung hat
- 1U-Höhe, kompaktes Design, Platz- und Installationskosten können gespart werden
- Der AC-Eingang, die Last und die Batterieverkabelung befinden sich am vorderen Ende, die Signalverkabelung am hinteren Ende.
- Perfektes Batteriemanagement, verlängert die Lebensdauer der Batterie und bietet verschiedene Kommunikationsanschlüsse, RS485, Internetanschluss, potentialfreie Kontakte usw., was eine flexible Vernetzung und Fernüberwachung ermöglicht
- Gleichrichter und Controller sind hot-plugfähig, einfache und schnelle Online-Wartung
- Breiter Eingangsspannungsbereich (85-290Vac), das Stromnetz ist anpassungsfähig
- Der Gleichrichterschacht ist sowohl mit dem 3-kW-Gleichrichermodul als auch mit dem 4-kW-Gleichrichermodul kompatibel.
Anwendungsszenarien
- Drahtlose Basisstation
- Übertragungsnetzwerk
- Kommunikationsnetzwerk von Unternehmen
ET48150-M7E21 Spezifikationen
| Typ | 3~8kW 1U Subrack | |
| System | Abmessungen | 482,6(B)*350(T)*44(1U/H) |
| Gewicht |
≤7kg (ohne Gleichrichter)
|
|
|
Kühlung
|
Natürliche Kühlung | |
| Installationsmodus |
Montage auf einem 19-Zoll-Rack oder im Schrank
|
|
| Verkabelungsmodus | Oben rein und oben raus | |
|
Wartungsmodus
|
Frontwartung, unterstützt Modulgradwechsel
|
|
|
Schutzart
|
IP20 | |
| AC Verteilung |
Eingangsmodus | 220VAC einphasig |
| Eingangskapazität | 1×63A/1P | |
| Eingangsfrequenz | 45~66Hz, Nennwert: 50Hz/60Hz | |
| DC Verteilung |
Ausgangsspannung | -43~58VDC, Nennwert: -53,5VDC |
| Maximale Kapazität | 8kW(4KW*2) | |
| Batterieschutzschalter | 1×125A | |
| Lastschutzschalter | BLVD:1×25A+1×32A | |
| DC-SPD | 10kA/20KA,8/20μs | |
| 3KW Gleichrichter |
Eingangsspannung |
85VAC～300VAC, Nennwert 220VAC
|
| Wirkungsgrad | >96% | |
| Nennleistung |
3000W(176~300VAC)
|
|
| Betriebstemperatur | 40℃~+75℃ (volle Leistung unter 50℃) | |
| Abmessungen |
106,5mm(B)×286mm(T)×41,5mm(1U/H)
|
|
| Gewicht |
≤2kg
|
|
| Kühlung | Zwangskühlung | |
| Leistungsfaktor |
≥0,99 @220Vac 20-100% Last
|
|
| 4KW Gleichrichter |
Eingangsspannung
|
85VAC～300VAC, Nennwert 220VAC
|
|
Wirkungsgrad
|
>96,6% | |
| Nennleistung |
4000W(176~300VAC)
|
|
| Betriebstemperatur | 40℃~+75℃ (volle Leistung unter 50℃) | |
| Abmessungen | 106,5mm(B)×285mm(T)×41,5mm(1U/H) | |
| Gewicht |
≤2,1kg
|
|
| Kühlung | Zwangskühlung | |
| Leistungsfaktor |
≥0,99 @220Vac 20-100% Last
|
|
| Controller |
Signaleingang
|
3 AI (2 Batterietemp., 1 Umgebungstemp.), 8 DI, 2 RS485
|
| Alarmausgang | 8 potentialfreie Kontakte | |
| Kommunikationsanschluss | LAN, USB, RS485, SNMP | |
| Anzeigemodus | LCD | |
| Umgebung | Betriebs- temperatur |
-40℃~+70℃
|
| Lagertemperatur |
-40℃~+70℃
|
|
| Betriebsfeuchtigkeit |
5%~95% (nicht kondensierend)
|
|
|
Höhe
|
0~3000m (Wenn die Höhe im Bereich von 2000m bis 3000m liegt, sinkt die maximale Betriebstemperatur um 1℃, wenn die Höhe um 200m zunimmt.)
|
|
