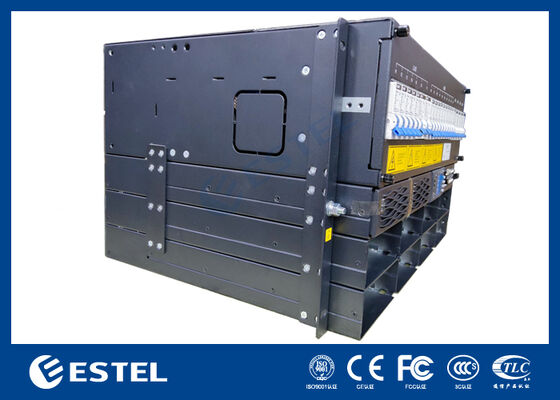

30 kW Rack-Mount Gleichstrom-Telekommunikationsnetz, Modul-Rektifikationssystem für Telekommunikation, > 96% hohe Effizienz

Produktübersicht

Das 30kW Gleichstrom-Rack-Stromversorgungssystem bietet eine leistungsstarke, widerstandsfähige Gleichstromlösung, die speziell für Telekommunikationsinfrastruktur, Rechenzentrumbetriebe,und industrielle Anwendungen, die eine zuverlässige Gleichstromverteilung erfordernEs akzeptiert 220 VAC Einphasen-Eingang und liefert einen stabilen Gleichstrom-Ausgang, der zwischen 43 VDC und 58 VDC verstellbar ist, mit einem Nennbetriebspunkt von 53,5 VDC.Dieses System unterstützt zuverlässig Anlagen mit hohem Bedarf und erzielt gleichzeitig eine Leistungsumwandlungseffizienz von mehr als 96%.

Mit einem modularen und redundanten Design unterstützt das System bis zu zehn 3000W-Gleichrichtermodule, die für N+1 Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt.Die Gleichrichter nutzen Luftkühlung, erreicht einen Leistungsfaktor von nahezu einer Einheit (≥ 0,99), und eine geringe Gesamtharmonische Verzerrung (THDi ≤ 5%) für eine effiziente und saubere Energieumwandlung erhalten.und IP20 Eintrittsschutz, das 6U-Rack-montierbare Chassis betont Betriebssicherheit, einfache Bedienung und einfache Integration in Standard-19-Zoll-Schränke.

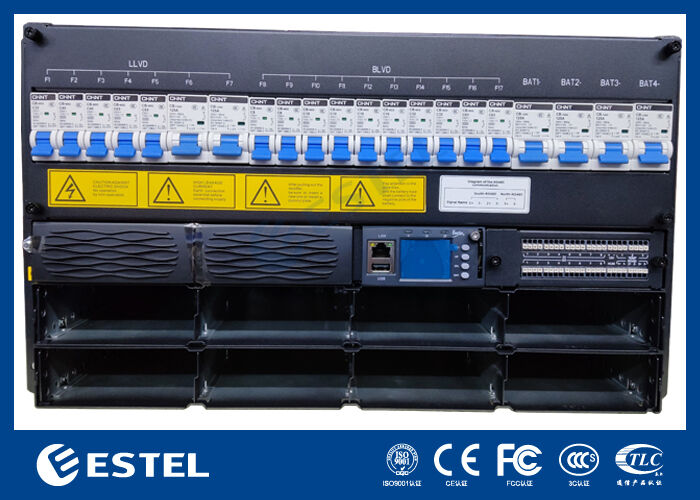

The DC distribution panel is equipped with four 125A single-pole battery circuit breakers and includes both Load Low Voltage Disconnect (LLVD) and Battery Low Voltage Disconnect (BLVD) functionality for secure and flexible power management. Die Systemintelligenz wird durch einen speziellen Controller mit vier analogen Sensoren-Eingängen, acht digitalen Status-Eingängen und acht konfigurierbaren Trockenkontakt-Alarmrelais bereitgestellt.Fernüberwachung und Verwaltung werden über RS232/485 und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display eine lokale Statusansicht und Konfiguration ermöglicht.

Das System wurde für die Leistung unter anspruchsvollen Bedingungen entwickelt und arbeitet in einem erweiterten Temperaturbereich von 40 °C bis +65 °C. Es toleriert eine relative Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend).und hält die volle Leistung in Höhen bis zu 3000 m aufrechtDie Kombination einer skalierbaren modularen Architektur mit bewährter ZuverlässigkeitDieses 30 kW Gleichstromsystem ist eine robuste und skalierbare Energielösung für kritische Infrastrukturen, bei denen die Stromverfügbarkeit von größter Bedeutung ist..

System

• Abmessungen: 482,0 ((W) × 350,0 ((D) × 6U ((H)

• Gewicht: ≤ 30 kg (ohne Geradliner)

• Kühlmodus: natürliche Kühlung

• Installationsweise: Auf einem 19-Zoll-Rack oder im Schrank installiert

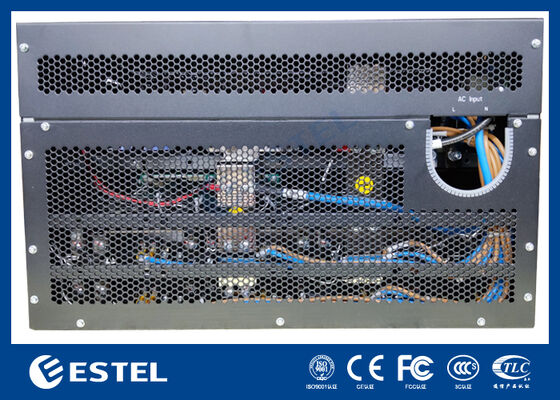

• Verkabelungsmodus: Oberer Ein- und Ausgang

• Wartungsmodus: Frontwartung, Änderung der Größe des Stützmoduls

• Schutzniveau: IP20

Wechselstromverteilung

• Eingabe:220VAC Einphasen

• Eingabefrequenz: 45 ∼ 66 Hz, Nennwert: 50 Hz/60 Hz

• AC SPD: 20kA/40kA, 8/20μs

Gleichstromverteilung

• Ausgangsspannung: 43 ~ 58 VDC, Nennwert: 53,5 VDC

• Höchstkapazität:30kW ((10*3kw, N+1 Redundanz)

• Batterieabschalter: 4*125A/1P

• mit einer Leistung von mehr als 100 W

• LLVD1: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P;

• BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P

• Gleichspannung: 10kA/20kA, 8/20μs

Rectifier

• Eingangsspannung:85VAC ~ 300VAC, Nennwert 220VAC

• Effizienz: > 96%

• Nennleistung: 3000 W (176~300 VAC)

• Betriebstemperatur: ∼40 °C bis +75 °C (vollen Leistungsgrad unter 50 °C)

• Abmessungen: 106,5 mm (W) × 286 mm (D) × 41,5 mm (H) (1U/H)

• Gewicht: ≤ 2 kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥ 0.99

• THD: ≤ 5%

• Gleichspannungsausgang: ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A

Steuerung

• Signalanzug: 4 AI (3 Umgebungstemperatur, 1 Luftfeuchtigkeit), 8 DI

• Alarmausgang: 8 trockener Kontakt

• Kommunikationsanschluss: RS232/485, SNMP

• Anzeigemodus: LCD

Umwelt

• Betriebstemperatur: 40 °C bis + 65 °C (vollen Leistungsgrad unter 50 °C)

• Aufbewahrungstemperatur: 40 °C bis + 70 °C

• Betriebsfeuchtigkeit: 5% ~ 95% (nicht kondensierend)

• Höhenstand: 0 ~ 3000 m (Wenn die Höhe zwischen 2000 m und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.)
