Telecom Power Panel 30kW Rectifier Power and Solar Power Hybrid DC Telecom Power Systemm

Telecom Power Panel 30kW Gleichrichterleistung und Solarstrom Hybrid-DC-Telekommunikations-Stromversorgungssystem

1. Überblick über das ESTEL Telekommunikations-Stromversorgungssystem

Das kundenspezifische Hybrid-Energie-Telekommunikations-Stromschrank von ESTEL besteht hauptsächlich aus Außenschrank, Telekommunikations-Stromversorgungssystem, Stromverteilungseinheit, Kühlsystem und Umweltüberwachungseinheit. Diese Art von Schrank ist anpassbar, und seine Konfigurationen basieren auf den unterschiedlichen Bedürfnissen verschiedener Kunden.

• Außenschrank
• Telekommunikations-Stromversorgungssystem
• Stromverteilungseinheit
• Kühlsystem
• Umweltüberwachungseinheit
• Batterien
• Wechselrichter
• Etc.

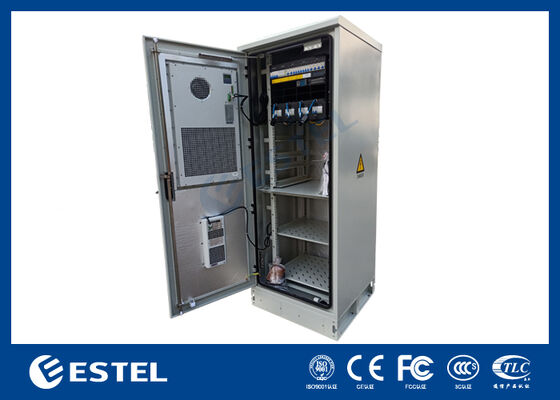

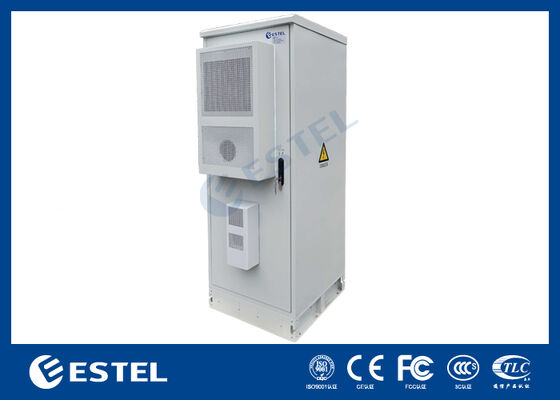

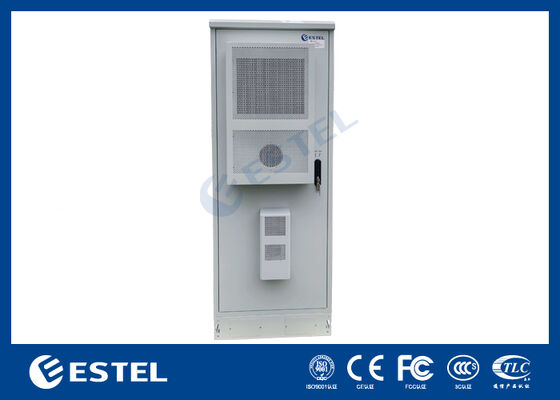

2. Merkmale des Außenschranks

• Modell: ET7575200A-38U
• Abmessungen: 750*750*2000mm
• Material: Verzinktes Stahlblech
• Raum: Zweifach, oberes Fach für Telekommunikations-Stromversorgungssystem, unteres Fach für Batterien
• Tür: Eine Vordertür
• Schloss: Dreipunktverriegelung
• Scharnier: Eingebettete Scharniere
• Beschichtung: Polyester-Pulverbeschichtung
• Farbe: RAL7035
• Installation: Bodenmontage

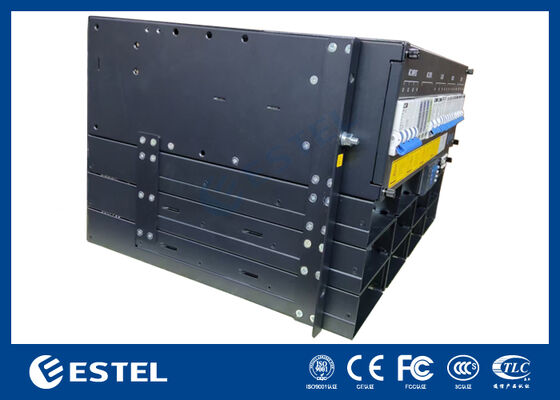

3. Merkmale des Telekommunikations-Stromversorgungssystems

• Energiequellen: Netzstrom & Solarstrom
• Leistungskapazität des Stromversorgungssystems: Maximal 30 kW (10× 3 kW)
• Leistungsaufnahme: 220VAC, Einphasig
• DC-Ausgang: 48VDC
• Lastschalter: 63A, 32A, 16A, 10A (entsprechend den Anforderungen des Kunden)
• Batterie: Lithium-Ionen, Blei-Säure
• Wartungssteckdosen

4. Merkmale der PDU

PDU mit Steckdosen verschiedener Standards sind verfügbar, mit Optionen für verschiedene Grade von SPD-Komponenten.

5. Merkmale des Kühlsystems

ESTEL bietet verschiedene Kühlsysteme basierend auf den klimatischen Eigenschaften des Landes des Kunden, den Wärmeableitungsdaten der IT-Ausrüstung und den Stromversorgungsbedingungen des Kundenprojekts.

• Klimaanlage von 110VAC, 220VAC, mit Kühlleistung von 500W bis 5000W
• Klimaanlage von -48VDC, mit Kühlleistung von 300W bis 3000W
• Wärmetauscher von 220VAC & -48VDC, mit Wärmeübertragungskapazität von 80W/K bis 190W/K
• Kombinierte Klimaanlagen von 220VAC & -48VDC, mit Kühlleistung von 800W bis 5000W

6. Merkmale der Umweltüberwachungseinheit

• Mit eingebautem 4G-Funkkommunikationsmodul (Optional, nicht in der Standardversion enthalten)
• Unterstützung der Ethernet-Übertragung;
• Mehrere RS-485-Serielle Schnittstellen, Unterstützung der Integration intelligenter Protokolle verschiedener Marken von Stromquellen, Klimaanlagen, Batterie-BMS usw.
• Mehrere AI/DI/DO-Signalwerteingangs- und -ausgangsanschlüsse
• Unterstützung mehrerer Satellitensysteme: GPS, Beidou (Optional, nicht in der Standardversion enthalten)
• Alle Anschlüsse sind mit EMI-, EMS- und Blitzüberspannungsschutz versehen
• -36VDC bis -72VDC Stromversorgung
• 1U Standard-Rackmontage
• Unterstützung der Ein-Knopf-Bereitstellung und -Wartung per Mobiltelefon-APP (Optional, nicht in der Standardversion enthalten)
• Unterstützung der lokalen Bereitstellung und Wartung, lokales Firmware-Upgrade und Upgrade aus der Ferne über das Netzwerk
• Entspricht den Spezifikationen mehrerer Betreiber (China Mobile usw.), Turmgesellschaften usw. für die B-Schnittstellen-Feldüberwachungsplattform und die Stromplattform
