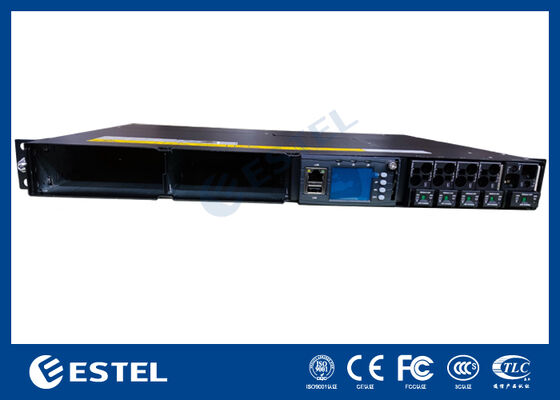

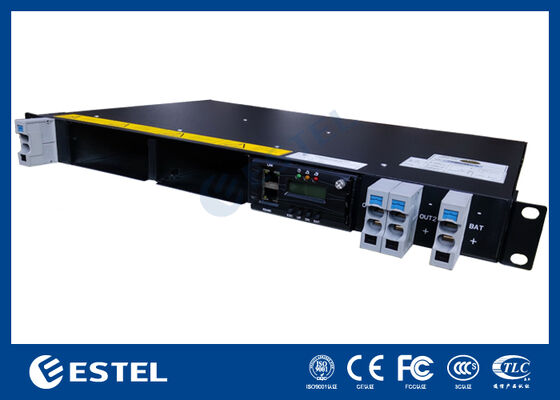

1U Rack Mount Integriertes Gleichstromsystem mit Dual-Rectifier Slots Monitoring Unit RS485 oder LAN-Schnittstelle
Produkt-Details
1U rack-mount DC power system
,Zwei-Gleichrichter-Schlitten-Leistungssystem
,RS485 LAN interface power system
1U Rack Mount Integriertes Gleichstromsystem mit Dual-Rectifier Slots Monitoring Unit RS485 oder LAN-Schnittstelle
Überblick über1U integriertes Gleichspannungssystem mit Rack Mount
Das hier.1U integriertes Gleichspannungssystem mit hohem Rackist für Anwendungen konzipiert, bei denen eine kompakte, hocheffiziente und ferngesteuerte Stromversorgung erforderlich ist.Überwachungsschnittstelle, und Signal IO in einem Chassis.
Das Gerät ist ideal für Telekommunikationsbasenstationen, kleine Rechenzentren und verteilte Energiekabinen geeignet..
Merkmale für1U integriertes Gleichspannungssystem mit Rack Mount
1U Kompaktkonstruktion
Passend für Standard-Räcke von 19 Zoll, nur 1 U hoch, perfekt für platzbeschränkte Installationen.
Doppel-Hot-Swap-Rectifier-Schlitze
Es bietet Platz für zwei Geradliner-Module (eines ist auf dem Foto installiert), die Redundanz oder Lastvergrößerung unterstützen.
Integriertes Überwachungsteam
Frontmontiertes LED-Display mit Schaltflächen für den Systemstatus, die Spannungs-/Stromanzeige und die lokale Konfiguration.
Mehrprotokollkommunikation
mitLAN (Ethernet)undRS485Ports, die SNMP oder Modbus für die Integration mit NMS/BMS unterstützen.
Mehrere Ausgangsverbindungen
Vorderseitemit einer Leistung von mehr als 50 W(z. B. OUT1+, OUT1??) mit Steckeranschlüssen für einen zuverlässigen Lastanschluss.
Umfassender IO-Terminalblock

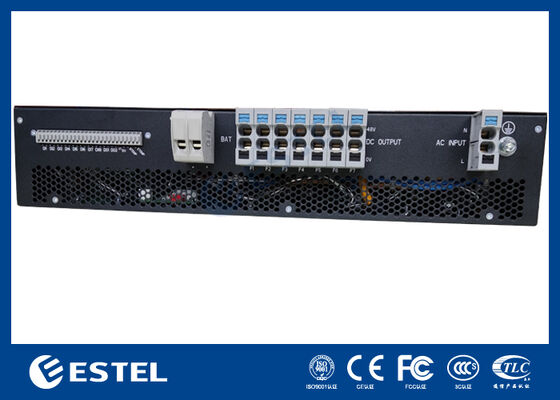

Hinterseitiger Endpunktblock mitDI/DO,Temperatursensor,Batteriespannung, undSPD (Überspannungsschutzvorrichtung)Überwachungspunkte.
Erdungs- und Sicherheitskennzeichnungen
klare Hochspannungs- und Erdungszeichen für die Einhaltung der Sicherheitsvorschriften und eine einfache Wartung im Feld;
Produktvorteile für ein integriertes Gleichspannungssystem mit 1U-Rack Mount
Sehr integriert
Kombiniert Leistungsumwandlung, Steuerung, Überwachung und Schutz in einer Einheit.
Fernüberwachung und lokale Überwachung
Der Zugriff ist lokal über LCD oder per RS485/LAN-Schnittstelle möglich.
Leichte Wartung und Erweiterung
Plug-in-Gleichrichter und vordere Verbindungen ermöglichen eine schnelle Installation und Fehlerbehebung.
Flexibler Einsatz
Geeignet für Turmmontierte Schränke, Außen 5G Gehäuse oder Micro Data Center UPS-Systeme.
Kostengünstig und modular
Skalierbar mit nur einem Berichterstatter zuerst, dann auf zwei erweitert, wenn nötig.
Technische Spezifikationen für1U integriertes Gleichspannungssystem mit Rack Mount
|
Artikel |
Spezifikation |
|
Formfaktor |
1U, 19" Steckhalter |
|
Schlitze für die Berichtigung |
2 (heißwechselbar, 1 im Bild aufgeführt) |
|
Ausgangsspannung |
-48VDC (Nennwert) |
|
Eingangsspannung |
90 ̊290VAC (basierend auf den Spezifikationen des Geräts) |
|
Gleichstrom-Ausgangsterminals |
Hochströmung OUT1+ / OUT1?? (x2 Sätze) |
|
Überwachungsschnittstelle |
LCD + Tasten (ESC, UP, DN, ENT) |
|
Kommunikationshäfen |
LAN (RJ45), RS485 |
|
Signal IO |
DI/DO, Temperatur, Batteriespannung, SPD-Signale |
|
Kühlung |
Natürliche oder erzwungene Konvektion (basierend auf der Konfiguration) |
|
Veranlassung zur Bodenlegung |
Vorderer Erdpunkt + Sicherheitsmarkierungen |
|
Typische Leistungsbewertung |
1.5kW 3kW (pro Geradlinerslot, je nach Modul) |
Anwendungsszenarien
5G/4G-Telekommunikationsbasisstationen
Steuerung des Backup-Systems der Batterie
Mikrodatenzentren
Endknoten des industriellen Netzwerks
Intelligente Verkehrskontrollschränke
Abstandsüberwachungshäuser
Schlussfolgerung
Dieses 1U Gleichstromsystem bietet eine kompakte, aber leistungsstarke Lösung für eine zuverlässige -48VDC-Stromversorgung in anspruchsvollen Telekommunikations- und Industrieumgebungen.,Es ist eine zukunftsfähige Lösung für moderne verteilte Stromsysteme.
-
