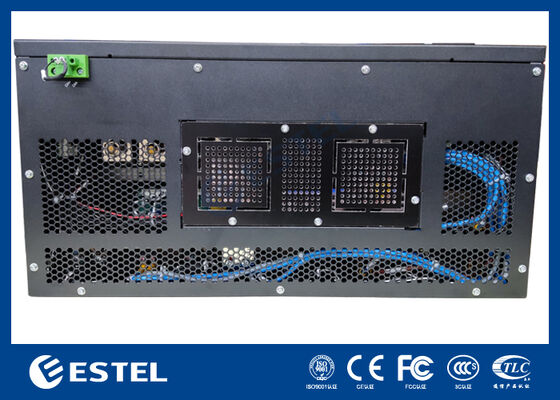

DC48V 18 kW Gleichrichtersystem-Schaltnetzteil für Telekommunikationsnetzwerke

Produktübersicht vonDC48V 18 kW Gleichrichtersystem-Schaltnetzteil

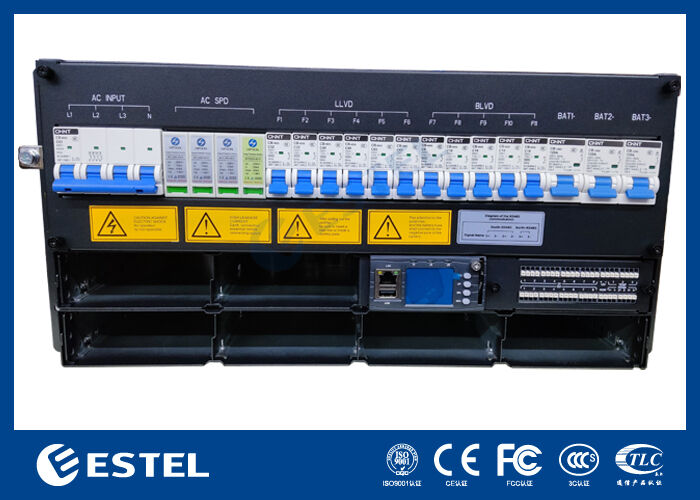

Der ET48450-M7F65Das DC-Rack-Stromversorgungssystem bietet eine leistungsstarke, belastbare Gleichstromlösung, die speziell für Telekommunikationsinfrastrukturen, den Betrieb von Rechenzentren und Industrieanwendungen entwickelt wurde, die eine zuverlässige Gleichstromverteilung erfordern. Es akzeptiert einen dreiphasigen Eingang von 380 VAC und liefert einen stabilen Gleichstromausgang, der zwischen –43 VDC und –58 VDC einstellbar ist, mit einem Nennbetriebspunkt von –53,5 VDC. Mit einer maximalen Ausgangsleistung von 18 kW unterstützt dieses System zuverlässig Installationen mit hoher Nachfrage und erreicht gleichzeitig einen Wirkungsgrad der Stromumwandlung von über 96 %.

Das System verfügt über ein modulares und redundantes Design und unterstützt bis zu 6 x 3000 W Gleichrichtermodule, die für N+1-Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt. Die Gleichrichter nutzen Zwangsluftkühlung, erreichen einen Leistungsfaktor von nahezu eins (≥0,99) und sorgen für eine niedrige Gesamtharmonische Verzerrung (THDi ≤5 %) für eine effiziente und saubere Stromumwandlung. Mit Wartungszugang von vorne, Verkabelung auf der Oberseite und IP20-Schutzart bietet das 5-HE-Rack-montierbare Gehäuse den Schwerpunkt auf Betriebssicherheit, einfache Wartung und einfache Integration in standardmäßige 19-Zoll-Schränke.

Das DC-Verteilerfeld ist mit 3*125A/1P-Batterieschutzschaltern ausgestattet und enthält einen LLVDund aBLVD-Funktionalität für sicheres und flexibles Energiemanagement. Die Systemintelligenz wird von einem dedizierten Controller mit 4 analogen Sensoreingängen, 8 digitalen Statuseingängen und 8 konfigurierbaren Trockenkontakt-Alarmrelais bereitgestellt. Fernüberwachung und -verwaltung werden über RS232/485- und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusanzeige und -konfiguration ermöglicht.

Macht vonDC48V 18 kW Gleichrichtersystem-Schaltnetzteil

ReglervonDC48V 18 kW Gleichrichtersystem-Schaltnetzteil

GleichrichtermodulvonDC48V 18 kW Gleichrichtersystem-Schaltnetzteil

• Eingangsspannung: 85 VAC ~ 300 VAC, Nennspannung 220 VAC

• Effizienz: >96 %

• Nennleistung: 3000 W (176–300 VAC)

• Arbeitstemperatur: –40℃ ~ +75℃ (volle Leistung unter 50℃)

• Abmessungen: 106,5 mm (B) × 286 mm (T) × 41,5 mm (H) (1U/H)

• Gewicht: ≤2kg

• Kühlmodus: Zwangskühlung

• Leistungsfaktor: ≥0,99

• THD: ≤5 %

• Gleichstromausgang: –43 ~ –58 VDC, Nennwert –53,5 VDC, maximal 55 A

UmfeldvonDC48V 18 kW Gleichrichtersystem-Schaltnetzteil

• Betriebstemperatur: –40℃ ~ +65℃ (volle Leistung unter 50℃)

• Lagertemperatur: –40℃ ~ +70℃

• Betriebsfeuchtigkeit: 5 % ~ 95 % (nicht kondensierend)

• Höhe: 0 ~ 3000 m (Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m zunimmt.)

EinzelheitenvonDC48V 18 kW Gleichrichtersystem-Schaltnetzteil
