DC48V 3U BTS Telekommunikationskorrektursysteme mit RS485 Fernüberwachung
Produkt-Details
Fernmeldeausrichtungssystem DC48V
,300A Fernmeldeversorgungssystem
,RS485-Fernüberwachungsgleichrichter
DC48V 3U BTS Telekommunikationsgleichrichtersysteme mit RS485-Fernüberwachung

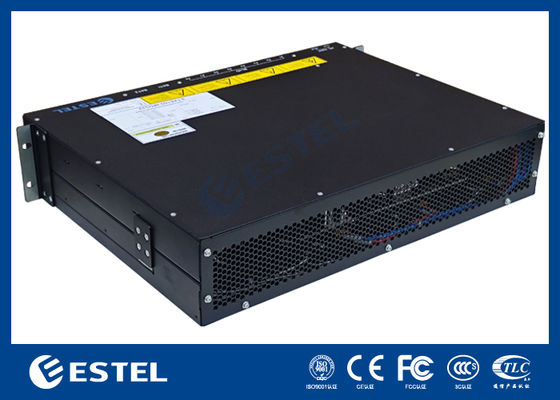

Produktübersicht des 3U BTS Telekom-Gleichrichtersystems
Das ET48300-M5E63 ist ein von ESTEL entwickeltes DC-Rack-Stromversorgungssystem und bietet eine leistungsstarke, belastbare DC-Stromversorgungslösung, die speziell für Telekommunikationsinfrastruktur, Rechenzentrumsbetriebe und Industrieanwendungen entwickelt wurde, die eine zuverlässige DC-Stromverteilung erfordern. Es akzeptiert 380 VAC (kompatibel für einphasig und dreiphasig) und liefert einen stabilen Gleichstromausgang, der zwischen –43 VDC und –58 VDC einstellbar ist, mit einem Nennbetriebspunkt von –53,5 VDC. Mit einer maximalen Ausgangsleistung von 18 kW unterstützt dieses System zuverlässig Installationen mit hoher Nachfrage und erreicht gleichzeitig einen Wirkungsgrad der Stromumwandlung von über 96 %.
Das DC-Verteilerfeld ist mit 1*250A-Batterieschutzschaltern ausgestattet und verfügt über LLVD- und BLVD-Funktionalität für sicheres und flexibles Energiemanagement. Die Systemintelligenz wird von einem dedizierten Controller mit drei analogen Sensoreingängen, sieben digitalen Statuseingängen und sechs konfigurierbaren Trockenkontakt-Alarmrelais bereitgestellt. Fernüberwachung und -verwaltung werden über RS232/485- und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusanzeige und -konfiguration ermöglicht.
AC-Spezifikationdes 3U BTS Telekom-Gleichrichtersystems
Eingabemodus:380 VAC, kompatibel mit einphasigen und dreiphasigen Konfigurationen
Eingangsfrequenz:45 Hz bis 65 Hz (Nennwert 50 Hz/60 Hz)
DC-Spezifikationdes 3U BTS Telekom-Gleichrichtersystems
Ausgangsspannung:-43 V bis -58 V DC (Nennwert -53,5 V DC)
Maximale Kapazität:18 kW (6 x 3 kW Gleichrichtermodule, N+1-Redundanz)
Batterietrennschalter:1 x 250 A
Lasttrennschalterdes 3U BTS Telekom-Gleichrichtersystems
LLVD:1 x <125A/1PN (reserviert)
BLVD:6 x ≤63A/1PN + 2 x ≤125A/1PN (reserviert)

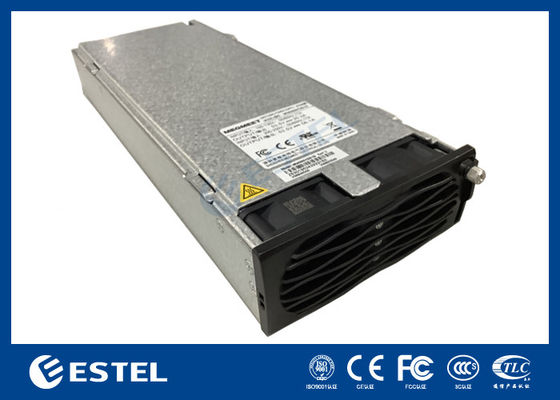

Gleichrichtermoduldes 3U BTS Telekom-Gleichrichtersystems
Eingangsspannung:85 VAC ~ 300 VAC (Nennspannung 220 VAC)
Effizienz:>96 %
Nennleistung:3000W (176~300VAC)
Kühlmodus:Zwangskühlung
Leistungsfaktor:≥0,99
THD:≤5 %
DC-Ausgang:-43 ~ -58 VDC (Nennwert -53,5 VDC), maximal 55 A
| Typ | ET48300-M5E63 | |||
| System | Dimension | 482,6 (B) x 350,0 (T) x 3 HE (H) | ||
| Gewicht | ≤15kg (ohne Gleichrichter) | |||
| Kühlmodus | Natürliche Kühlung | |||
| Installationsmodus | Installiert im 19-Zoll-Rack oder im Schrank | |||
| Verkabelungsmodus | Oberer Einlass und oberer Auslass | |||
| Wartungsmodus | Vordere Wartung, Unterstützungsmodul-Stufenwechsel | |||
| Schutzniveau | IP20 | |||
| Wechselstrom Verteilung |
Eingabemodus | 380 VAC, kompatibel für einphasig und dreiphasig | ||
| Eingangsfrequenz | 45~65Hz, Nennwert: 50Hz/60Hz | |||
| Gleichstrom Verteilung |
Ausgangsspannung | -43~-58 VDC, Nennwert: -53,5 VDC | ||
| Maximale Kapazität | 18 kW (6 * 3 kW, N+1-Redundanz) | |||
| Batterietrennschalter | 1*250A | |||
| Lasttrennschalter |
LLVD: 1*<125A/1PN (reserviert) BLVD: 6*≤63A/1PN+2*≤125A/1PN (reserviert) |
|||
| Gleichrichter | Eingangsspannung | 85VAC~300VAC, Nennspannung 220VAC | ||
| Effizienz | >96 % | |||
| Nennleistung | 3000W (176~300VAC) | |||
| Arbeitstemperatur | -40℃~+75℃ (vollständige Leistung unter 50℃) | |||
| Dimension | 106,5 mm (B) × 286 mm (T) × 41,5 mm (1 HE/H) | |||
| Gewicht | ≤2kg | |||
| Kühlmodus | Zwangskühlung | |||
| Leistungsfaktor | ≥0,99 | |||
| THD | ≤5 % | |||
| DC-Ausgang | –43 ~ –58 VDC, Nennwert –53,5 VDC, maximal 55 A | |||
| Regler | Signaleingang | 3 AI (3 Umgebungstemperatur), 7 DI | ||
| Alarmausgang | 6 Trockenkontakt | |||
| Kommunikationsanschluss | RS232/485, SNMP | |||
| Anzeigemodus | LCD | |||
| Umfeld | Betrieb Temperatur |
-40℃ ~ +65℃ (volle Leistung unter 50℃) | ||
| Lagertemperatur | -40℃~+70℃ | |||
| Betriebsfeuchtigkeit | 5 % ~ 95 % (nicht kondensierend) | |||
| Höhe | 0~3000 m (Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist die maximale Betriebshöhe Die Temperatur nimmt um 1℃ ab, wenn die Höhe um 200m zunimmt.) |
|||
Struktur des 3U BTS-Telekommunikationsgleichrichtersystems
-
