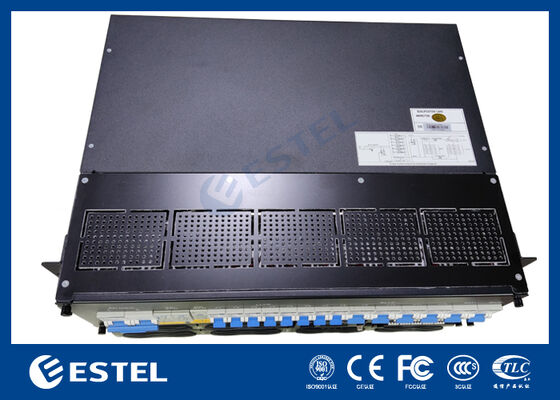

ET48300 19-Zoll-Telekommunikationsstromversorgungssystem mit RS485-Fernüberwachung

Produktübersicht des Telekommunikations-Stromversorgungssystems mit 18 kW und 96 % Wirkungsgrad

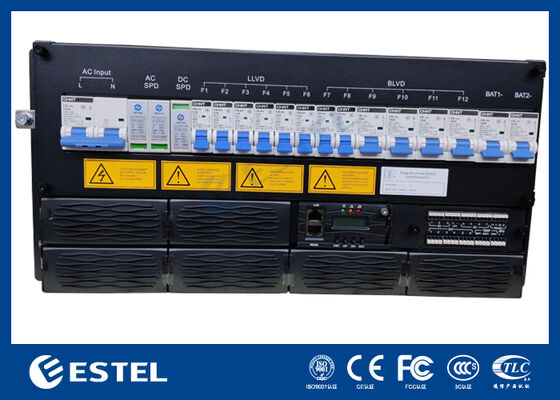

Der ET48300-M5S65 Das DC-Rack-Stromversorgungssystem bietet eine leistungsstarke, belastbare Gleichstromlösung, die speziell für Telekommunikationsinfrastrukturen, den Betrieb von Rechenzentren und Industrieanwendungen entwickelt wurde, die eine zuverlässige Gleichstromverteilung erfordern. Es akzeptiert 220VAC 125A/2P(Dual Live-Line unterstützt) Eingang und liefert einen stabilen Gleichstromausgang, der zwischen –43 VDC und –58 VDC einstellbar ist, mit einem Nennbetriebspunkt von –53,5 VDC. Mit einer maximalen Ausgangsleistung von 18 kW unterstützt dieses System zuverlässig Installationen mit hoher Nachfrage und erreicht gleichzeitig einen Wirkungsgrad der Stromumwandlung von über 96 %.

Das DC-Verteilerfeld ist mit 2*125A/1P-Batterieschutzschaltern ausgestattet und verfügt über LLVD- und BLVD-Funktionalität für sicheres und flexibles Energiemanagement. Die Systemintelligenz wird von einem dedizierten Controller mit drei analogen Sensoreingängen, sieben digitalen Statuseingängen und sechs konfigurierbaren Trockenkontakt-Alarmrelais bereitgestellt. Fernüberwachung und -verwaltung werden über RS232/485- und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusanzeige und -konfiguration ermöglicht.

Gleichrichtermodul eines Telekommunikationsstromsystems mit 18 kW und einem Wirkungsgrad von 96 %

Das System verfügt über ein modulares und redundantes Design und unterstützt bis zu 6 x 3000 W Gleichrichtermodule, die für N+1-Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt. Die Gleichrichter nutzen Zwangsluftkühlung, erreichen einen Leistungsfaktor von nahezu eins (≥0,99) und sorgen für eine niedrige Gesamtharmonische Verzerrung (THDi ≤5 %) für eine effiziente und saubere Stromumwandlung. Mit Wartungszugang von vorne, Verkabelung auf der Oberseite und IP20-Schutzart bietet das 3-HE-Rack-montierbare Gehäuse den Schwerpunkt auf Betriebssicherheit, einfache Wartung und einfache Integration in standardmäßige 19-Zoll-Schränke.

eines 18-kW-Telekommunikationsstromsystems mit einem Wirkungsgrad von 96 %

Der ET48300-M5S65 Das DC-Rack-Stromversorgungssystem bietet eine leistungsstarke, belastbare Gleichstromlösung, die speziell für Telekommunikationsinfrastrukturen, den Betrieb von Rechenzentren und Industrieanwendungen entwickelt wurde, die eine zuverlässige Gleichstromverteilung erfordern. Es akzeptiert 220VAC 125A/2P(Dual Live-Line unterstützt) Eingang und liefert einen stabilen Gleichstromausgang, der zwischen –43 VDC und –58 VDC einstellbar ist, mit einem Nennbetriebspunkt von –53,5 VDC. Mit einer maximalen Ausgangsleistung von 18 kW unterstützt dieses System zuverlässig Installationen mit hoher Nachfrage und erreicht gleichzeitig einen Wirkungsgrad der Stromumwandlung von über 96 %.

Das DC-Verteilerfeld ist mit 2*125A/1P-Batterieschutzschaltern ausgestattet und verfügt über LLVD- und BLVD-Funktionalität für sicheres und flexibles Energiemanagement. Die Systemintelligenz wird von einem dedizierten Controller mit drei analogen Sensoreingängen, sieben digitalen Statuseingängen und sechs konfigurierbaren Trockenkontakt-Alarmrelais bereitgestellt. Fernüberwachung und -verwaltung werden über RS232/485- und SNMP-Schnittstellen ermöglicht, während ein integriertes LCD-Display die lokale Statusanzeige und -konfiguration ermöglicht.

Gleichrichtermodul eines Telekommunikationsstromsystems mit 18 kW und einem Wirkungsgrad von 96 %

Das System verfügt über ein modulares und redundantes Design und unterstützt bis zu 6 x 3000 W Gleichrichtermodule, die für N+1-Redundanz konfiguriert sind, wobei jedes kompakte Modul weniger als 2 kg wiegt. Die Gleichrichter nutzen Zwangsluftkühlung, erreichen einen Leistungsfaktor von nahezu eins (≥0,99) und sorgen für eine niedrige Gesamtharmonische Verzerrung (THDi ≤5 %) für eine effiziente und saubere Stromumwandlung. Mit Wartungszugang von vorne, Verkabelung auf der Oberseite und IP20-Schutzart bietet das 3-HE-Rack-montierbare Gehäuse den Schwerpunkt auf Betriebssicherheit, einfache Wartung und einfache Integration in standardmäßige 19-Zoll-Schränke.

Vorteile des Telekommunikationsstromsystems mit 18 kW und 96 % Wirkungsgrad

Weitbereichs-Wechselstromeingang (85 VAC ~ 300 VAC) – Funktioniert auch bei starken Spannungsabfällen und Überspannungen, ohne dass auf Batterie umgeschaltet werden muss

>96 % Wirkungsgrad – Minimiert Wärmeerzeugung und Stromkosten

3000 W Ausgang von 176–300 VAC Eingang – hohe Leistungsdichte im 1U-Formfaktor

-40℃ bis +75℃ Betriebsbereich – Volle Nennleistung unter 50℃, zuverlässig in extremen Klimazonen

≥0,99 Leistungsfaktor und ≤5 % THD – Netzfreundlicher Betrieb mit minimaler harmonischer Verzerrung

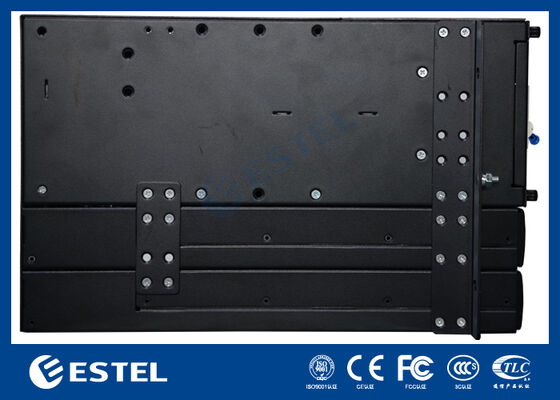

Seitenstruktureines 18-kW-Telekommunikationsstromsystems mit einem Wirkungsgrad von 96 %

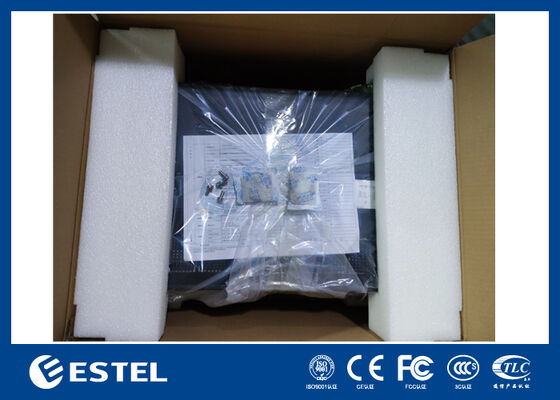

Paket aus 18 kW Telekommunikations-Stromversorgungssystem mit 96 % Wirkungsgrad
