SNMP RS485 Maßgeschneiderte Telekommunikations-Stromversorgungssysteme für die Kommunikation im Freien
Produkt-Details
angepasstes Telekommunikationssystem
,SNMP RS232 RS485 Leistungssystem
,Stromversorgungssystem für die Außenkommunikation
SNMP RS232 RS485 angepasste Telekommunikationsnetzwerke für Außenkommunikation
Produktübersicht von 30kw BTS Kabinett Gleichstromsystem
Das ET48500 Gleichstrom-Rack-Stromversorgungssystem ist eine hochdichte Leistungsumwandlungslösung für Kerntelekommunikationszentren, Rechenzentren der Unternehmensklasse,und Industrieanlagen, auf denen ununterbrochene Gleichstromversorgung nicht verhandelbar istEs akzeptiert einen Einphasen-Eingang von 220 VAC über die hinteren Kupfer-Streifenbalken ohne eingebauten Schaltkreislauf und bietet einen regulierten Gleichstrom-Ausgang, der von 43VDC auf 58VDC eingestellt werden kann, nominal auf 53,5VDC.Skalierbar bis zur vollen Leistung von 30 kWDas System erzielt eine Umwandlungseffizienz von mehr als 96% in seinem gesamten Betriebsbereich, wodurch die Energieverschwendung reduziert und die Gesamtbetriebskosten gesenkt werden.
Das System basiert auf einer vollständig modularen und fehlertoleranten Plattform und unterstützt bis zu zehn 3000W-Gleichrichtermodule in N+1- oder erweiterten Redundanzkonfigurationen.Jedes warmwechselbare Modul wiegt weniger als 2 kg und wird mit Zwangluftkühlung zusammen mit einer aktiven Leistungsfaktorkorrektur (≥0.99) und geringe Harmonieverzerrung (THDi ≤ 5%), die sowohl die Netzstabilität als auch eine hochfeste Gleichstromleistung gewährleistet.Die gesamte Baugruppe befindet sich in einem 6U-Chassis, das für die Werkzeuglose Integration in standardmäßige 19-Zoll-Schränke entwickelt wurdeDer vordere Zugriff ermöglicht einen schnellen Modulwechsel und -service, während die kopfernen Busbars auf der Rückseite eine saubere, hochströmende Verkabelung unterstützen.Ein IP20-Gehäuse bietet grundlegenden mechanischen Schutz während der Installation und des Betriebs.
Anwendungsszenarienvon 30 kW BTS Kabinett Gleichstromsystem
-
5G-Makro-Basisstationen
-
5G-Mikro-Basisstationen
-
4G LTE-Basisstationen
-
Verteilte Antennensysteme (DAS)
-
Fernfunkgeräte (RRU) / Basisbandgeräte (BBU)
-
Telekommunikationszentrale
Eigenschaften des 30 kW BTS Kabinet DC Power Systems
-
AC-Eingang: 220 V Einphasen, 45 ∼ 65 Hz
-
Wechselstrom-SPD 20/40kA, 8/20μs
-
Gleichstromleistung: -53,5 VVDC, maximal 30 kW
-
Modul für die Berichtigung: 10 x 3 kW, N+1 Redundanz,96% Wirkungsgrad
-
Batterie MCB: 4 x 125A/1P
-
Gleichspannung: 10/20kA, 8/20μs
-
LLVD:1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
BLVD:2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| Typ | ET48500 | |||
| System | Abmessung | 482.0(W) *350.0(D) *6U(H) | ||
| Gewicht | ≤ 31 kg (ohne Geradliner) | |||
| Kühlmodus | Natürliche Kühlung | |||
| Installationsmodus | Auf einem 19-Zoll-Rekord | |||
| Verkabelungsmodus | Oberste Ein- und Ausgangsanlage | |||
| Wartungsmodus | Frontwartung, Änderung der Stufe des Stützmoduls | |||
| Schutzniveau | IP20 | |||
| Klimatisierung Verteilung |
Eingangsmodus
|
Einphasen 220V ohne Schaltkreislauf, hintere Kupfer-Strahlerkabel | ||
|
Eingabefrequenz |
45 bis 65 Hz, Nennwert: 50 Hz/60 Hz |
|||
|
Wechselstrom-SPD |
20kA/40kA, 8/20μs | |||
| DC Verteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | ||
| Höchstkapazität | 30kw ((10*3000w, N+1 Redundanz) | |||
| mit einer Leistung von mehr als 1000 W | 4*125A/1P | |||
| mit einer Leistung von mehr als 1000 W |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| Gleichspannung | 10kA/20kA, 8/20μs | |||
| Rectifier | Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC | ||
| Effizienz | > 96% | |||
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen | |||
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | |||
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |||
| Gewicht | ≤ 2 kg | |||
| Kühlmodus | Zwangskühlung | |||
| Leistungsfaktor | ≥ 099 | |||
| THD | ≤ 5% | |||
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A | |||
| Steuerung | Eingangssignal | 4 AI (Umgebungstemperatur, 1 Luftfeuchtigkeit) | ||
| Ausgang der Alarmanlage | 8 trockener Kontakt | |||
| RS232 | - Ja, das ist es. | |||
| RS485 | - Ja, das ist es. | |||
| SNMP | - Ja, das ist es. | |||

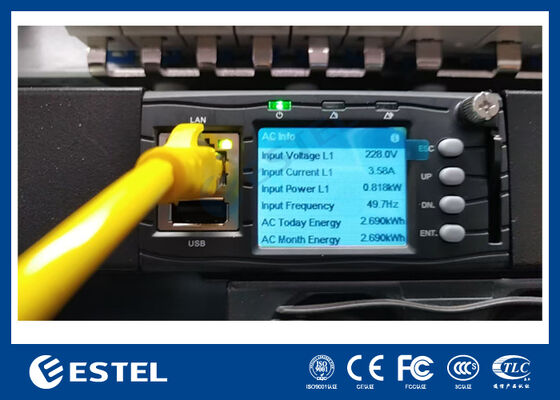

| Anzeigemodus | Bildschirm | |||
| Umwelt | Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) | ||
| Lagertemperatur | -40°C bis +70°C | |||
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |||
| Höhenstand | 0~3000 m(Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist die maximale Betriebshöhe Die Temperatur sinkt um 1°C, wenn die Höhe um 200 m steigt.) |
|||

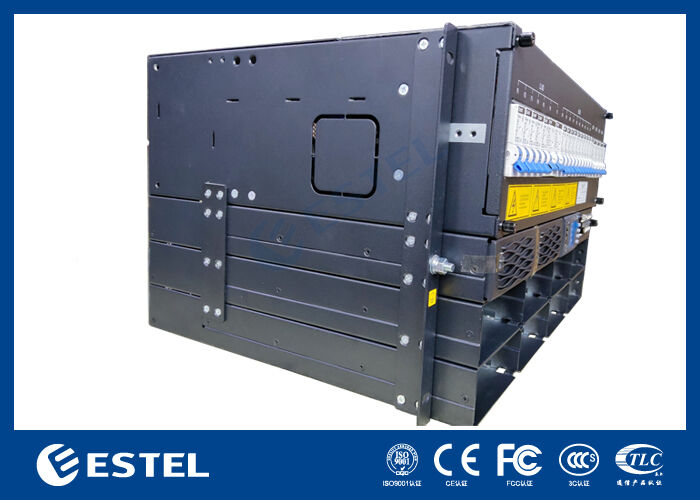

Einzelheiten des 30 kW-BTS-Gleichstromsystems

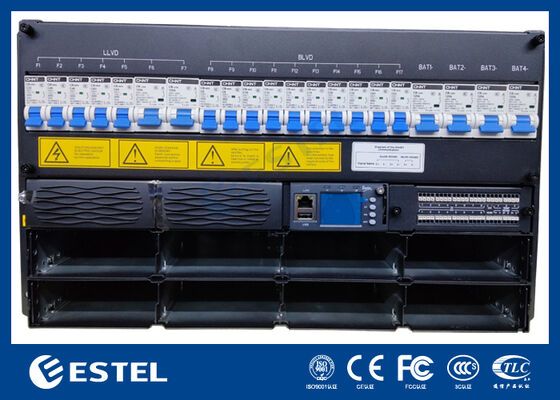

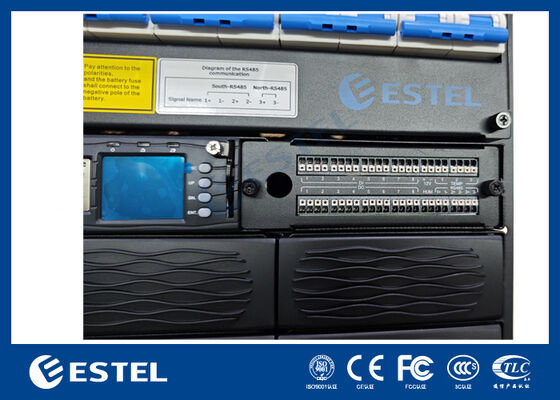

I/O-Schaltfläche mit 30 kW BTS-Schrank Gleichstromsystem
