Das 6U 36kW Integrated ET48600 DC Rack Power System stellt eine kompakte DC-Stromumwandlungslösung der Carrier-Klasse dar, die speziell auf Telekommunikationszentralen, mittlere bis große Rechenzentren und Industrieumgebungen zugeschnitten ist, die eine unterbrechungsfreie Gleichstromversorgung benötigen. Er wird mit einphasigem 220-V-Wechselstrom ohne eingebauten Leistungsschalter betrieben, verwendet rückseitige Kupfersammelschienen für die Verkabelung und bietet einen fein einstellbaren Gleichstromausgang im Bereich von –43 V bis –58 V mit einer Nenneinstellung von –53,5 V. Mit einer Spitzenleistung von 36 kW erreicht das System über ein breites Lastspektrum hinweg durchweg Umwandlungswirkungsgrade von über 96 % und senkt so sowohl die Stromkosten als auch den Kühlbedarf.

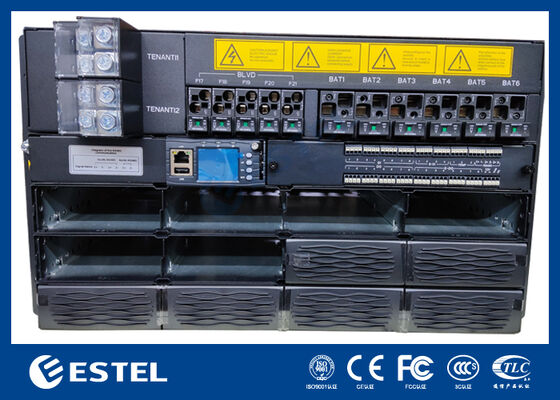

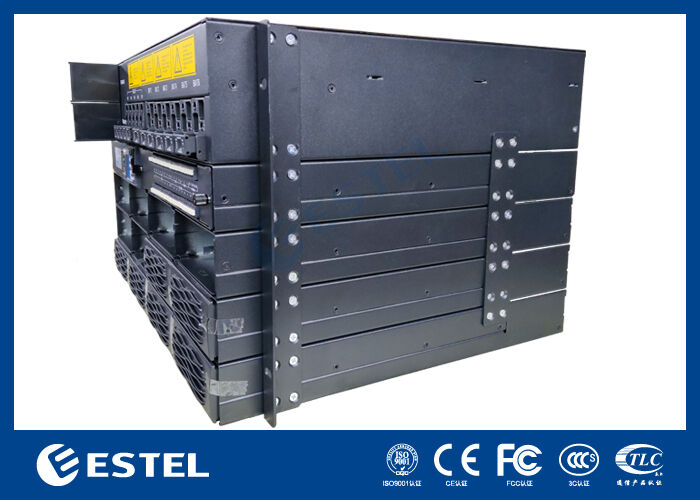

Strukturdes ET48600 48VDC 600A Telekommunikations-Stromversorgungssystems

• 6HE Höhe– passend für Standard-19-Zoll-Racks

• Natürliche Kühlung– keine Lüfter, geräuschloser Betrieb, kein Eindringen von Staub

• Verkabelung des oberen Einlasses und oberen Auslasses– Sauberer Frontzugang, kein Bodengraben erforderlich

• Frontwartung und Modul-Hot-Swap– Alle Wartungsarbeiten erfolgen von vorne, kein Freiraum hinten erforderlich

• Schutzart IP20– sicher für Geräteräume und Unterstände im Innenbereich

AC-Eingangdes ET48600 48VDC 600A Telekommunikations-Stromversorgungssystems

• Einphasig 220VAC– kein eingebauter Schutzschalter

• Verkabelung der hinteren Kupferschiene– Direktverteilung für Mehrschranksysteme

• 45~65Hz Frequenz– Generator- und netzkompatibel

DC-Ausgangdes ET48600 48VDC 600A Telekommunikations-Stromversorgungssystems

• -43~-58VDC Ausgang(Nennwert -53,5 VDC)

• 36 kW maximale Leistung– 12 x 3 kW Gleichrichtermodule

• N+1-Redundanz– volle Leistung mit 11 Modulen

Batterie- und Lastverteilungdes ET48600 48VDC 600A Telekommunikations-Stromversorgungssystems

• 6 x 125A/1P Batterietrennschalter– unterstützt bis zu 6 unabhängige Batteriestränge

• LLVD1 und LLVD2:300A-Klemmenblöcke – zum Anschluss externer Erweiterungsverteilerkästen

• BLVD:3 x 6A/1PN + 1 x 10A/1PN + 1 x 16A/1PN

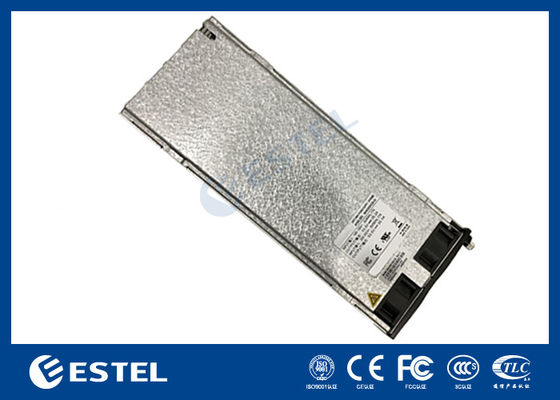

Gleichrichtermoduldes ET48600 48VDC 600A Telekommunikations-Stromversorgungssystems

• 85~300VAC Ultra-Wide-Eingang– Funktioniert bei starken Netzeinbrüchen

• >96 % Effizienz– Geringe Wärmeentwicklung, niedrige Betriebskosten

• 3000 W in 1 HE– hohe Leistungsdichte

• -40℃~+75℃ Betrieb– volle Leistung unter 50℃

• Zwangskühlung– unabhängig von der natürlichen Kühlung des Gehäuses

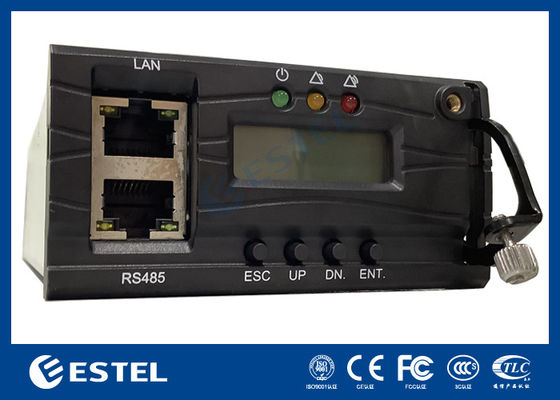

Controller und I/O-Boarddes ET48600 48VDC 600A Telekommunikations-Stromversorgungssystems

• 3 x KI(Umgebungstemperaturüberwachung)

• 8 x DI + 4 x E-DI– Insgesamt 12 digitale Eingänge

• 8 x DO + 8 x E-DO– Insgesamt 16 Alarmausgänge

• RS485 und SNMP– Dual-Protokoll-Fernverwaltung

• LCD-Display– lokaler Status und Konfiguration
