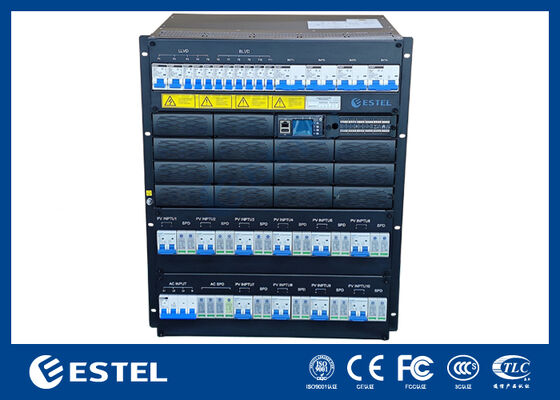

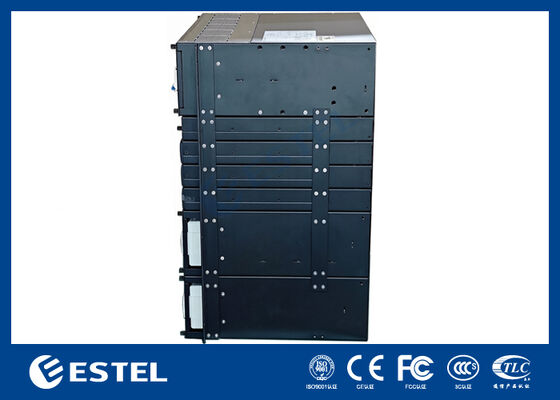

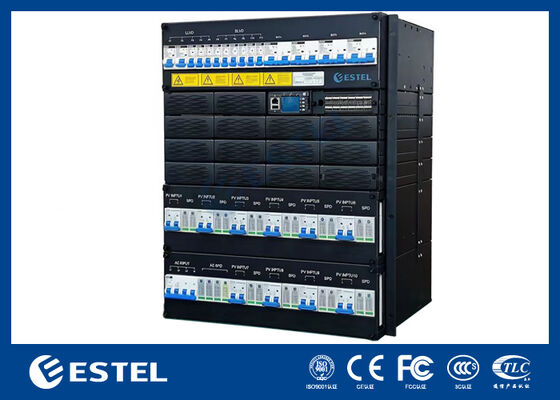

13U Hybrid Energy Telecom Power Core mit 30kW PV-Solarstrom und 16kW Korrekturstrom

Hybridenergie-Telekommunikationsstromkern mit 30kW PV-Solarstrom und 16kW Korrekturstrom

1Einführung des Hybrid-Energie-Telekommunikations-Kerns

Der ET48500-H7E413 ist ein eingebettetes Stromversorgungssystem, das zur Versorgung von Kommunikationsgeräten mit -48VDC ausgelegt ist. Sein maximaler Ausgangsstrom beträgt 500A.

Es ist mit 30 kW Solarmodule ausgestattet, die Photovoltaikenergie in eine stabile Spannung von 48 VDC umwandeln.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,, und den Spannungs- und Stromwert verfolgen, um den maximalen Leistungsaufwand des Moduls zu erreichen, um die Nutzung von Solarenergie zu maximieren.

Es ist auch mit 16 kW Geradlinermodulen ausgestattet, die 380 VAC Netzleistung in eine stabile Spannung von 48 VDC umwandeln.kann auch Batterien als Energiereserve aufladen.

2. Merkmale des Hybridenergie-Telekommunikationsstromkerns

• Wechselstrom-Eingangsspannung: 380 VAC; breiter Spannungsbereich für jede Phase: 85 VAC bis 300 VAC;

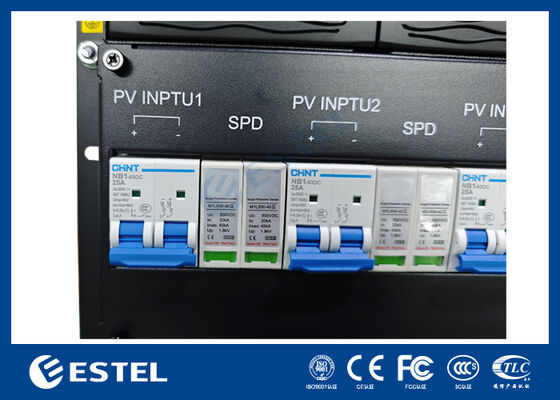

• Ein breiter PV-Eingangsspannungsbereich: 120VDC bis 425VDC (Zuschlagsspannung > 160VDC);
• umfassende Batteriemanagementfunktionen;
• Netzwerkbasiertes Design mit 3 × RS485-Schnittstellen, 1 × RJ45-Schnittstelle reserviert;

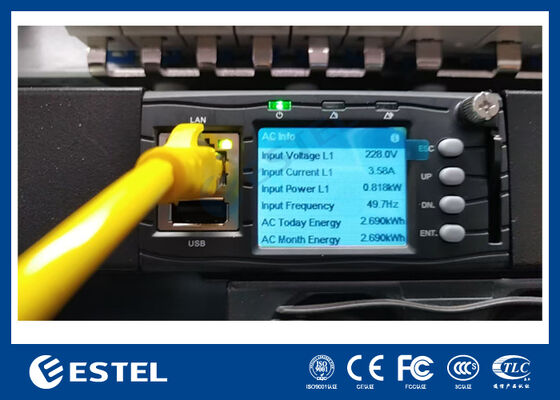

• Unterstützung von LCD-Schnittstellenanzeigen und Knopfbetrieb;
• Unterstützung des Warmtauschs von Gleichrichtermodulen und Solarmodulen;
• Der Leistungsfaktor des Geradlinermoduls beträgt bis zu 0.99.

3. Systemkonfiguration

4. Arbeitsprinzipien des Systems

1) Wechselstromversorgung

Wechselstrom-Eingänge in Gleichrichtermodule über die Gleichrichterverteilungseinheit, und Gleichrichtermodule wandeln Wechselstrom in -48VDC-Leistung um,dann versorgt mehrere Lasten mit Strom durch die Gleichspannungsverteilungseinheit.

2) Photovoltaikanlage

Das System führt grüne Sonnenenergie ein. Die PV-Module wandeln die Sonnenenergie in -48VDC-Leistung um und senden sie direkt an die Gleichstromverteilungseinheit.Die Photovoltaikenergie wird als erste Prioritätsenergie zur Stromversorgung von Lasten und zum Laden von Batterien verwendet., um Energieeinsparungen und Emissionsreduktion zu erzielen.

3) Aufladen und Entladen der Batterie

Wenn die Wechselstromversorgung normal ist, versorgen die Geradliner-Module nicht nur die Gleichstrombelastungen, sondern liefern auch den Batterien Ladestrom.die Geradlinermodule hören auf zu funktionieren, und die Batterien versorgen die Gleichstrombelastungen mit Strom.auch die Batterien aufladen, um die verbrauchte Leistung wieder aufzufüllen.

4) Intelligente Überwachung und Verwaltung

Als "Gehirn" des Telekommunikationsnetzes überwacht das Überwachungsmodul den Betriebszustand verschiedener Komponenten des Netzes in Echtzeit und führt die entsprechende intelligente Steuerung durch.Wenn es irgendwelche Anomalien gibt, meldet das Überwachungsmodul Alarmsignale rechtzeitig, um die Sicherheit und Stabilität der Stromversorgung zu gewährleisten.
