19 Zoll DC48V Gleichrichterlösung mit LLVD BLVD für Telekommunikation
Grundlegende Eigenschaften
Herkunftsort:
Shenzhen, China (Festland)
Markenname:
ESTEL
Zertifizierung:
ISO9001, CE, 3C, FCC
Immobilienhandel
Mindestbestellmenge:
1
Preis:
735-2864 usd
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union
Lieferfähigkeit:
3,000 Stück pro Monat
Produktübersicht
19 Zoll 5U DC48V-Rectifier-Lösung mit LLVD BLVD für Telekommunikation Produktübersicht für eine 16kw DC48V-Rektifikatorlösung Die ET-Serie 5U ist eine hochdichte Gleichstrom-Stromversorgungsplattform für Telekommunikationszentrale, mittlere bis große Rechenzentren,und IndustrieanlagenEs arbeitet mit ...
Produkt-Details
Hervorheben:
19-Zoll-Telekom-Gleichrichterlösung
,DC48V Gleichrichter mit LLVD BLVD
,Telekommunikationssystem mit Garantie
Size:
482 mm * 350 mm * 5 HE (B * T * H)
Weight:
≤20kg (ohne Gleichrichter)
Input Voltage:
220VAC Einphasen
Input Current:
63A (maximal)
Output Voltage:
-48 VDC (-42 bis -58 VDC)
Installation:
19-Zoll-Rack montiert
Protection:
LLVD, BLVD
Package:
Holzkiste
Produktbeschreibung
19 Zoll 5U DC48V-Rectifier-Lösung mit LLVD BLVD für Telekommunikation
Produktübersicht für eine 16kw DC48V-Rektifikatorlösung
Die ET-Serie 5U ist eine hochdichte Gleichstrom-Stromversorgungsplattform für Telekommunikationszentrale, mittlere bis große Rechenzentren,und IndustrieanlagenEs arbeitet mit zwei 220VAC-Einphasen-Eingängen (von denen einer als heißes Backup dient) und liefert einen streng regulierten Gleichstrom-Ausgang, der von 43 V bis 58 V eingestellt werden kann, typischerweise auf 53, 5 V.mit einer Leistung von 12 kW und einer Umwandlungseffizienz von mehr als 96% im DurchschnittslastbereichDas System senkt sowohl den Energieverbrauch als auch die damit verbundenen Kühlkosten erheblich.
Das System ist für die Betriebskontinuität ausgelegt und unterstützt bis zu zwölf warmwechselbare 3000W-Gleichrichtermodule, die eine Redundanz von N+1 oder höher ermöglichen.Jedes Modul wiegt weniger als 2 kg und verfügt über Luftkühlung, aktive Leistungsfaktorkorrektur (≥ 0,99) und geringe Gesamtharmonische Verzerrung (THDi ≤ 5%) zur Gewährleistung der Netzkompatibilität und einer stabilen Leistung.in einem 5U 19-Zoll-Rack-montierbaren Chassis mit IP20-Bewertung, erlaubt die Einheit einen Hot-Swap-Vorzug, der die Wartung vereinfacht.

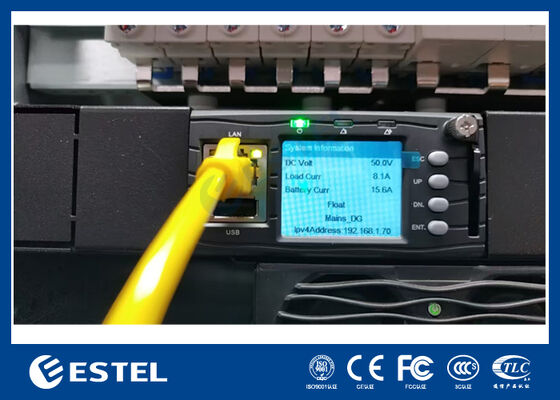

Die integrierte Gleichstromverteilung mit LLVD und BLVD ermöglicht eine priorisierte Lastentladung und hilft dabei, kritische Batteriereserven bei Ausfällen zu erhalten.Der fortschrittliche Systemcontroller bietet eine umfassende Überwachung und programmierbare Logik über 3 KIFernverwaltung wird über RS232, RS485 und SNMP-Schnittstellen unterstützt, wodurch die Bediener eine vollständige Sichtbarkeit auf Alarme, Leistung und den Status des Berichtigers erhalten.Ein LCD auf der Vorderseite ermöglicht einen bequemen Zugriff und eine komfortable Konfiguration vor Ort.
Die Geradliner-Module bieten eine zuverlässige Leistung unter extremen Bedingungen und arbeiten ohne Abwärmung in einem Temperaturbereich von ¥40°C bis +65°C und einer relativen Luftfeuchtigkeit von 5% bis 95% (nicht kondensierend).Die volle Leistung wird auf Höhen von bis zu 3000 Metern aufrechterhalten.Die ET-Serie bietet eine zukunftsfähige Gleichspannungsbasis für unternehmenskritische Anwendungen, bei denen Ausfallzeiten keine Option sind.
Spezifikationvon 16kw DC48V-Rectifier Lösung
| Typ | Telekommunikationskorrektursystem | |||
| System | Abmessung | 482.0W) *350.0(D) *5U(H) | ||
| Gewicht | ≤ 20 kg (ohne Geradliner) | |||
| Kühlmodus | Natürliche Kühlung | |||
| Installationsmodus | Auf einem 19-Zoll-Rekord | |||
| Verkabelungsmodus | Oberste Ein- und Ausgangsanlage | |||
| Wartungsmodus | Frontwartung, Änderung der Stufe des Stützmoduls | |||
| Schutzniveau | IP20 | |||
| Klimatisierung Verteilung |
Eingangsmodus |
Einphasen 220VAC | ||
| Eingangsbremser | 2*63A 1P, (eine für die Sicherung) | |||
| Eingabefrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |||
| SPD | 20/40KA, 8/20us | |||
| DC Verteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | ||
|
Ausgangsleistung (Maximun)
|
12 kW ((4*3 kW, N+1 Redundanz) | |||
|
Batterieabschalter
|
2*125A 1P-Schaltungsschalter | |||
| Ladebremser |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| Modul für die Berichtigung | Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC | ||
| Effizienz | > 96% | |||
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen | |||
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | |||
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |||
| Gewicht | ≤ 2 kg | |||
| Kühlmodus | Zwangskühlung | |||
| Leistungsfaktor | ≥ 099 | |||
| THD | ≤ 5% | |||
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A | |||
| Steuerung | Eingangssignal | 3 AI (Umgebungstemperatur), 7 DI | ||
| Ausgang der Alarmanlage | 6 trockener Kontakt | |||
| RS232 | Unterstützt | |||
| RS485 | Unterstützt, 2*RS485 | |||
| SNMP | Unterstützt | |||
| Anzeigemodus | Bildschirm | |||
| Umwelt | Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) | ||
| Lagertemperatur | -40°C bis +70°C | |||
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |||
| Höhenstand | 0~3000 m(Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist die maximale Betriebshöhe Die Temperatur sinkt um 1°C, wenn die Höhe um 200 m steigt.) |
|||

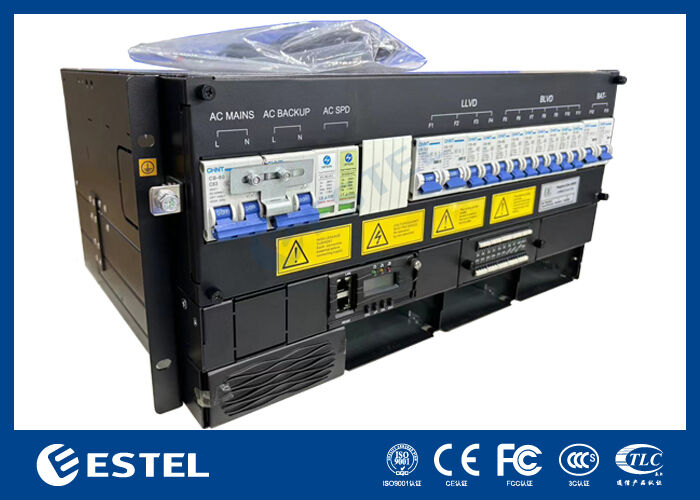

Status der 16kw DC48V-Rectifier-Lösung

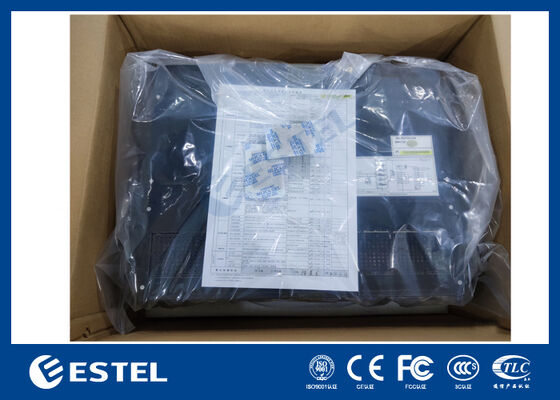

Paket mit 16 kW DC48V-Rektifikatorlösung
