48V90A 94% Compac Gleichspannungs-Intelligente Stromversorgungslösung für Telekommunikationsinfrastrukturen
Produkt-Details
48V90A Fernmeldeversorgung
,94% effiziente Gleichstromlösung
,Kompaktes Fernmeldeinfrastruktur-Stromversorgungssystem
48V90A94% Compac Gleichstrom-Smart-Stromversorgungslösung für Telekommunikationsdatenzentren
ProduktübersichtvonLeistungssystem DC48V 90A
Der Geradrichter der ET-Serie ist ein DC48V 90A-Stromversorgungssystem, das mit 48V arbeitet und eine zuverlässige Stromverteilung für Telekommunikationsinfrastrukturen, Rechenzentren,und industrielle Anwendungen, bei denen ein ununterbrochener Betrieb von entscheidender Bedeutung istEs arbeitet mit einem 220V Wechselstrom-Einphasen-Eingang und liefert einen streng regulierten Gleichstrom-Ausgang von ₹43V DC bis ₹58V DC mit einem Nennwert von ₹53.5V DC.Über 94% Umwandlungseffizienz auch unter voller Last, ist dieses System ideal für energieeffiziente und dichte Anlagen.
Für den Dauerbetrieb mit modularer Flexibilität ausgelegt
Das System wurde mit Blick auf Redundanz entwickelt und unterstützt bis zu drei warmwechselbare 1740W-Gleichrichtermodule in einer N+1-Konfiguration.5 kg und nutzt eine Luftkühlung für ein gleichbleibendes thermisches Management. Mit einer erweiterten Leistungsfaktorkorrektur (≥ 0,99) und einer geringen Gesamtharmonikverzerrung (THDi ≤ 5%) gewährleistet sie eine saubere Ausgangsleistung und minimiert gleichzeitig die Belastung der Vorstromgeräte.Ein 19-Zoll-Rack-montierbares Fahrwerk mit IP20, so dass die Wartung des vorderen Zugangs und die bequeme Oberseite des Kabels möglich sind.
Spezifikation des DC48V 90A-Gelenksystems
| Typ | Telekommunikations-DC48V-Leistungsverteilereinheit | |||
| Allgemeine | Größe | 482mm*350mm*2U(Breite*Tiefe*Höhe) | ||
| Gewicht | ≤ 11 kg (ohne Berichtigungsmittel) | |||
| Kühlmethode | Natürliche Kühlung | |||
| Installationsmethode | mit einer Breite von nicht mehr als 20 mm | |||
| Verkabelungsmodus | Ein- und Ausgang von oben | |||
| Wartungsmodus | Von der Vorderseite, Änderung der Stützmodulstufe | |||
| Schutzgrad | IP20 | |||
| AC-Eingang |
Spannung |
Einphasen 220VAC | ||
| MCB | 1 x 40A 2P | |||
| Häufigkeit | 45 Hz bis 65 Hz, Nennwert: 50 Hz/60 Hz | |||
| DC Verteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | ||
|
Ausgangsstrom (max)
|
90A | |||
|
Batterieabschalter
|
1 x 63A 1P | |||
| BLVD |
2*10A/1P+2*16A/1P+2*20A/1P+1*40A/1P |
|||
| Modul für die Berichtigung | Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC | ||
| Effizienz | > 94% | |||
| Nennleistung | 1740W ((176~300VAC) | |||
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) | |||
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) | |||
| Gewicht | ≤ kg | |||
| Kühlmodus | Zwangskühlung | |||
| Leistungsfaktor | ≥ 099 | |||
| THD | ≤ 5% | |||
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A | |||
| Steuerung | Signal-Eingangsanschluss | 2 x AI ((2 Umgebungstemperatur), 8 x DI | ||
| Ausgangsport für Alarm | 2 x trockener Kontakt | |||
| Kommunikationshafen | RS485, SNMP | |||
| LCD-Display | Unterstützt | |||
| Umwelt | Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) | ||
| Lagertemperatur | -40°C bis +70°C | |||
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |||
| Höhenstand | 0~3000 m(Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist die maximale Betriebshöhe Die Temperatur sinkt um 1°C, wenn die Höhe um 200 m steigt.) |
|||

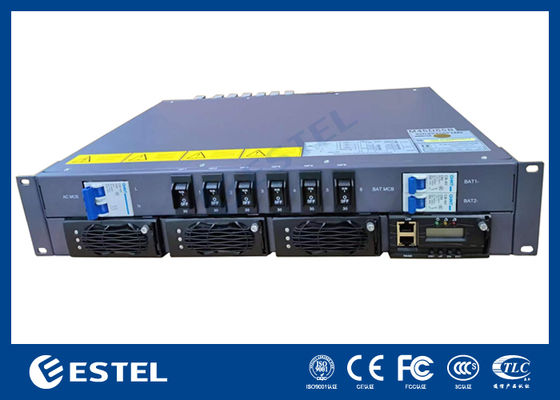

Vorderansicht des DC48V 90A-Rectifier-Systems

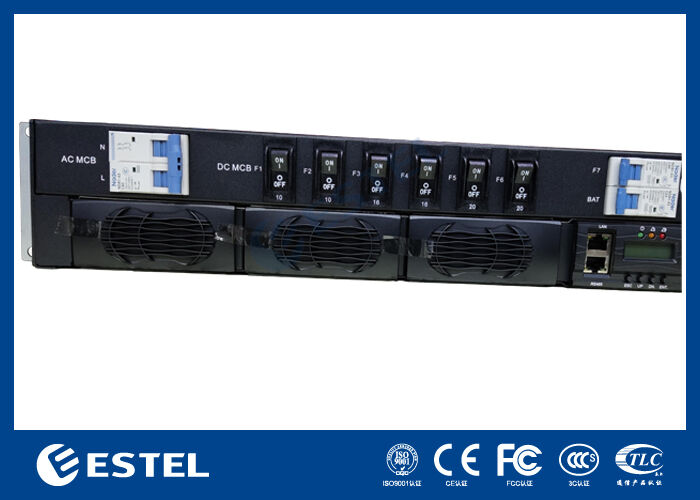

Vorderansicht des DC48V 90A-Rectifier-Systems

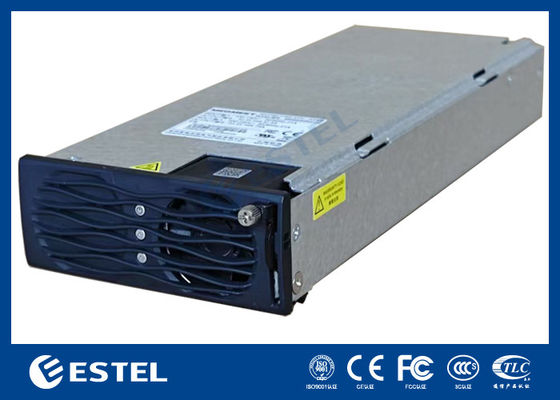

Gerüstmodul des DC48V-Leistungssystems 90A
-
