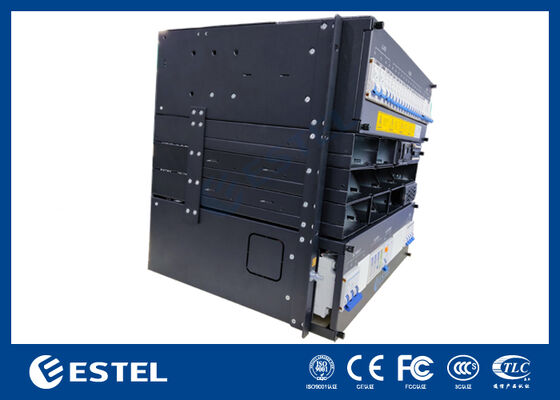

30kw 9U Rackmontage Intelligentes Telekommunikations-Gleichrichtersystem mit LLVD BLVD
Produkt-Details
30kw Rackmontage Telekommunikations-Gleichrichter
,Intelligentes Telekommunikations-Stromverteilungssystem
,LLVD BLVD Telekommunikations-Stromsystem
30 kW 9U-Rack-montiertes intelligentes Telekommunikations-Gleichrichter-Stromverteilungssystem mit LLVD BLVD
Produktübersicht des 30-kW-9-HE-19-Zoll-Rack-Gleichrichtersystems für Telekommunikation
Das 30-kW-DC48V-Gleichrichtersystem ist eine Hochleistungs-Stromversorgungslösung, die entwickelt wurde, um eine unterbrechungsfreie Gleichstromversorgung für Telekommunikation, Rechenzentren und kritische Industrieprozesse zu gewährleisten. Er arbeitet mit einem dreiphasigen 380-VAC-Eingang und erzeugt einen präzise geregelten Gleichstromausgang, der von –43 VDC bis –58 VDC einstellbar ist, mit einem Nennsollwert von –53,5 VDC. Mit einem branchenführenden Umwandlungswirkungsgrad von über 96 % selbst bei Volllast eignet es sich hervorragend für energieoptimierte Einsätze mit hoher Dichte.

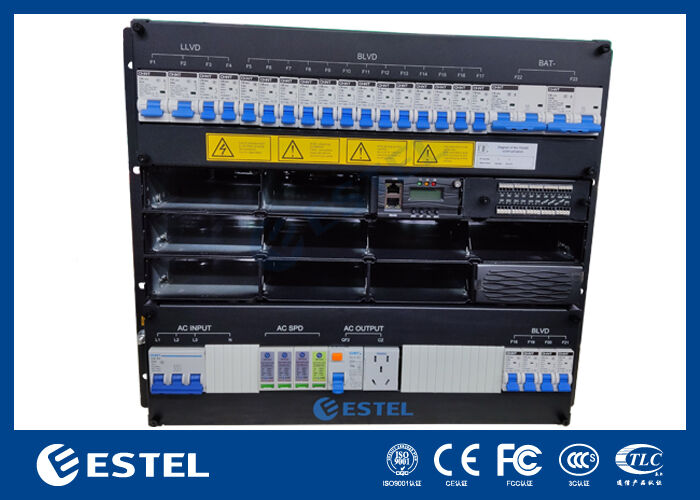

Das integrierte Verteilerfeld umfasst sowohl LLVD- (Limited Load Voltage Disconnect) als auch BLVD- (Battery Low Voltage Disconnect) Funktionen für ein intelligentes, flexibles Lastmanagement. Das System wird von einem hochentwickelten Onboard-Controller verwaltet, der umfangreiche Überwachungs- und Konfigurationsoptionen bietet. Es verfügt über 3 Eingänge für Umgebungstemperatursensoren, 7 digitale Eingänge für die externe Statusüberwachung und 6 programmierbare Trockenkontakt-Relaisausgänge für ein umfassendes Alarmmanagement. Die Fernüberwachung wird über RS485- und SNMP-Schnittstellen unterstützt, während ein intuitiver LCD-Bildschirm auf der Vorderseite eine bequeme lokale Konfiguration und Statusüberprüfungen in Echtzeit ermöglicht.
AC-Eingangsspezifikationvon 30 kW 9U 19'' Rackmontiertem Telekommunikations-Gleichrichtersystem
-
Stromspannung:Dreiphasig 380VAC
-
MCB:1 x 63A 3P+N
-
AC-Ausgang:25A 1P für Steckdose
-
Frequenz:45 Hz bis 65 Hz (Nennwert 50 Hz/60 Hz)
-
SPD:20kA/40kA, 8/20μs
DC-Verteilungsspezifikationvon 30 kW 9U 19'' Rackmontiertem Telekommunikations-Gleichrichtersystem
-
Ausgangsspannung:-43 bis -58 VDC (Nennwert -53,5 VDC)
-
Maximale Kapazität:30 kW (10 x 3 kW-Module, N+1-Redundanz)
-
Batterietrennschalter:2 x 125A 1P
LLVD:
-
2 x 80A/1P + 2 x 63A/1P
BLVD 1:
-
1 x 63A/1P + 12 x 32A/1P
BLVD 2:
-
2 x 32A/1P + 2 x 16A/1P

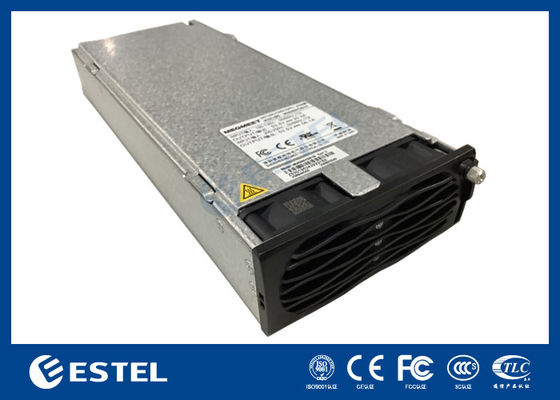

Gleichrichtermodulvon 30 kW 9U 19'' Rackmontiertem Telekommunikations-Gleichrichtersystem
-
Eingangsspannung:85 VAC ~ 300 VAC (Nennspannung 220 VAC)
-
Effizienz:>96 %
-
Nennleistung:3000W (176~300VAC)
Spezifikationvon 30 kW 9U 19'' Rackmontiertem Telekommunikations-Gleichrichtersystem
| Typ | Telekommunikations-DC48V-Stromverteilungseinheit | |||
| Allgemein | Größe | 482mm*350mm*2U (Breite*Tiefe*Höhe) | ||
| Gewicht | ≤11 kg (Gleichrichter ausgenommen) | |||
| Kühlmethode | Natürliche Kühlung | |||
| Installationsmethode | 19-Zoll-Standard-Rackmontage | |||
| Verkabelungsmodus | Ein- und Auslass von oben | |||
| Wartungsmodus | Von der Vorderseite aus unterstützen Sie den Modulgradwechsel | |||
| Schutzgrad | IP20 | |||
| AC-Eingang |
Stromspannung |
Dreiphasig 380VAC | ||
| MCB | 1 x 63A 3P+N | |||
| AC-Ausgang | 25A 1P, für Steckdose | |||
| Frequenz | 45Hz bis 65Hz, Nennwert: 50Hz/60Hz | |||
| SPD | 20KA/40KA, 8/20μs | |||
| Gleichstrom Verteilung |
Ausgangsspannung | -43~-58 VDC, Nennwert: -53,5 VDC | ||
|
Ausgabekapazität (Maximum)
|
30 kW (10 x 3 kW, unterstützt N+1-Redundanz) | |||
|
Batterietrennschalter
|
2 x 125A 1P | |||
| LLVD | 2*80A/1P+2*63A/1P | |||
| BLVD 1 | 1*63A/1P+12*32A/1P | |||
| BLVD 2 |
2*32A/1P+2*16A/1P |
|||
| Gleichrichtermodul | Eingangsspannung | 85VAC~300VAC, Nennspannung 220VAC | ||
| Effizienz | >96 % | |||
| Nennleistung | 3000W (176~300VAC) | |||
| Arbeitstemperatur | -40℃~+75℃ (volle Leistung unter 50℃) | |||
| Dimension | 106,5 mm (B) × 286 mm (T) × 41,5 mm (1 HE/H) | |||
| Gewicht | ≤2kg | |||
| Kühlmodus | Zwangskühlung | |||
| Leistungsfaktor | ≥0,99 | |||
| THD | ≤5 % | |||
| DC-Ausgang | –43 ~ –58 VDC, Nennwert –53,5 VDC, maximal 55 A | |||
| Regler | Modell | MC2900 | ||
| Signaleingangsanschluss | 3 x AI (2 Umgebungstemperatur, 1 Batterietemperatur), 7 x DI | |||
| Alarmausgangsanschluss | 6 x Trockenkontakt | |||
| Kommunikationsanschluss | RS485, LAN | |||
| LCD-Display | Unterstützt | |||
| Umfeld | Betrieb Temperatur |
-40℃ ~ +65℃ (volle Leistung unter 50℃) | ||
| Lagertemperatur | -40℃~+70℃ | |||
| Betriebsfeuchtigkeit | 5 % ~ 95 % (nicht kondensierend) | |||
| Höhe | 0~3000 m (Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist die maximale Betriebshöhe Die Temperatur nimmt um 1℃ ab, wenn die Höhe um 200m zunimmt.) |
|||

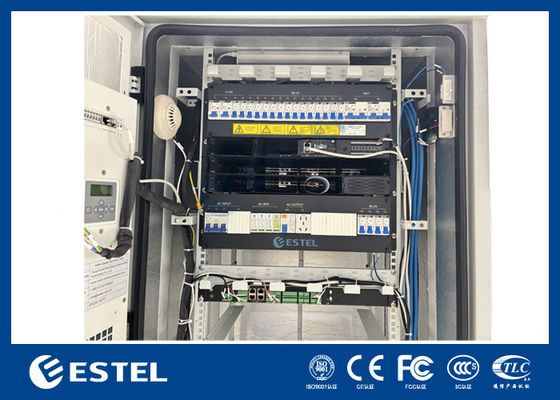

Installation von 30 kW 9U 19'' Rackmontiertem Telekommunikations-Gleichrichtersystem
-
