5U Industrielle Intelligente Telekommunikations-Gleichrichterlösung AC zu DC48V mit Fernverwaltung
Produkt-Details

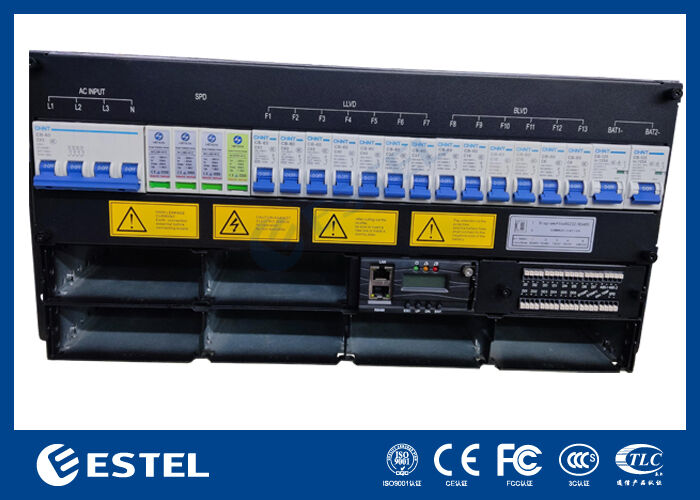

5U industrieller Telekommunikations-Gleichrichter
,AC zu DC48V Telekommunikationsstromversorgung
,Fernmanagement Telekommunikations-Rectifier
5U-Industrielle intelligente Telekommunikationskorrekturlösung AC bis DC48V mit Fernsteuerung
Produktübersicht des 5U 18kW intelligenten Telekommunikationsrichter
Das 18kW-DC48V-Gleichrichtersystem liefert eine robuste und ununterbrochene Gleichstromversorgung, die für Telekommunikation, Rechenzentren und Industriebetriebe geeignet ist, bei denen die Verfügbarkeit des Systems nicht verhandelbar ist.mit einer Leistung von mehr als 50 W, liefert er einen stabilen und verstellbaren Gleichspannungsausgang von ₹43 VDC bis ₹58 VDC, nominal auf ₹53,5 VDC.Seine fortschrittliche Leistungskonvertierungstechnologie erzielt einen Wirkungsgrad von mehr als 96% im gesamten Lastbereich., so dass es optimal für energieempfindliche und platzbeschränkte Anlagen geeignet ist.
AC-Eingangsabschnittvon 5U 18kW Intelligent Telecom Rectifier
-
Spannung:380 VAC dreiphasig
-
MCB:1 x 63A 3P+N-Schaltungsschalter
-
Häufigkeit:für die Berechnung der Werte der Werte, die für die Berechnung der Werte für die Berechnung der Werte für die Berechnung der Werte verwendet werden,
-
Zulassung:Der Wert der in Absatz 1 Buchstabe b genannten Leistung darf nicht überschreiten den in Absatz 1 Buchstabe b genannten Werte.
Gleichstromverteilungsbereichvon 5U 18kW Intelligent Telecom Rectifier
-
Ausgangsspannung:-43 bis -58VDC (bewertet -53,5VDC)
-
Höchstkapazität:18 kW (6 x 3 kW-Module mit N+1 Redundanz)
-
Akkuabnehmer:2 x 125A/1P
-
LLVD:3 x 63A/1P + 2 x 40A/1P + 2 x 32A/1P
-
BLVD:2 x 16A/1P + 2 x 10A/1P + 2 x 6A/1P
Anwendungsszenarienvon 5U 18kW Intelligent Telecom Rectifier
-
Große 5G-Makro-Basisstationen
-
Telekommunikationszentrale und -börsen
-
Industrieanlagen
-
Sicherungssysteme für Rechenzentren
-
Kommunikationshütten für Unterstationen
-
Krankenhaustelekommunikations- und IT-Räume
-
Flughafenkommunikationsinfrastruktur
-
Eisenbahnsignalanlagen
Spezifikationvon 5U 18kW Intelligent Telecom Rectifier
| Typ | 18 kW DC48V-Rectifikatorsystem | |||
| Allgemeine | Größe | 482mm*350mm*5U(Breite*Tiefe*Höhe) | ||
| Gewicht | ≤ 21 kg (ohne Berichtigungsmittel) | |||
| Kühlmethode | Natürliche Kühlung | |||
| Einrichtung | mit einer Breite von mehr als 20 mm | |||
| Verkabelungsmodus | Von oben rein und raus | |||
| Wartungsmodus | Von der Vorderseite, Änderung der Stützmodulstufe | |||
| Schutzgrad | IP20 | |||
| AC-Eingang |
Spannung |
380 VAC dreiphasig | ||
| MCB | 1 x 63A 3P+N-Schaltungsschalter | |||
| Häufigkeit | 45 Hz bis 65 Hz, Nennwert: 50 Hz/60 Hz | |||
| SPD | Grade C, 20KA/40KA, 8/20μs | |||
| DC Verteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | ||
|
Ausgangsleistung (Maximun)
|
18kw ((6 x 3kw, unterstützt N+1 Redundanz) | |||
|
Batterieabschalter
|
2 x 125A 1P | |||
| LLVD | 3*63A/1P+2*40A/1P+2*32A/1P | |||
| BLVD |
2*16A/1P+2*10A/1P+2*6A/1P |
|||
| Modul für die Berichtigung | Eingangsspannung | 85 VAC bis 300 VAC, Nennwert 220 VAC | ||
| Effizienz | > 96% | |||
| Nennleistung | 3000 W ((176 bis 300 VAC) | |||
| Betriebstemperatur | -40°C~+75°C ((Vollleistung unter 50°C) | |||
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U Höhe) | |||
| Gewicht | ≤ 2 kg | |||
| Kühlmodus | Zwangskühlung | |||
| Leistungsfaktor | ≥ 099 | |||
| THD | ≤ 5% | |||
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A | |||
| Steuerung | Modell | MC2900 | ||
| Signal-Eingangsanschluss | 3 AI ((2 Batterie-Temperatur, 1 Umgebung) 7 DI | |||
| Ausgangsport für Alarm | 6 trockener Kontakt | |||
| Kommunikationshafen | 1* RS485, 1* LAN | |||
| Anzeige der Situation | Bildschirm | |||
| Umwelt | Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) | ||
| Lagertemperatur | -40°C bis +70°C | |||
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) | |||
| Höhenstand | 0~3000 m(Wenn die Höhe im Bereich von 2000 m bis 3000 m liegt, ist die maximale Betriebshöhe Die Temperatur sinkt um 1°C, wenn die Höhe um 200 m steigt.) |
|||
