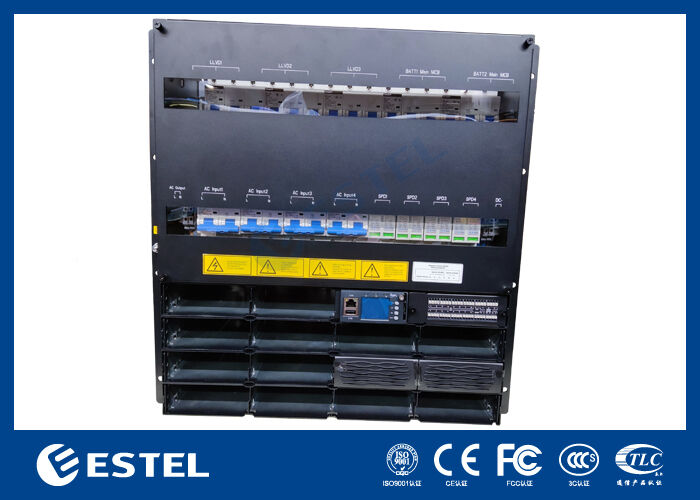

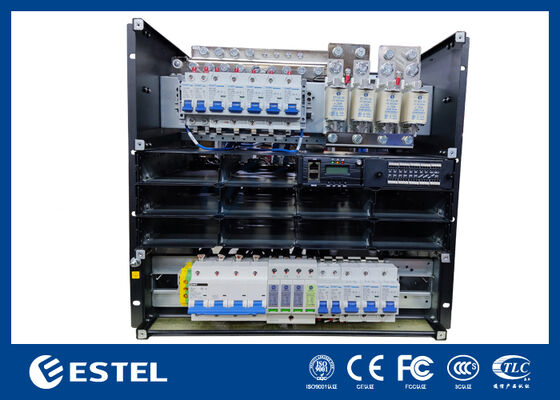

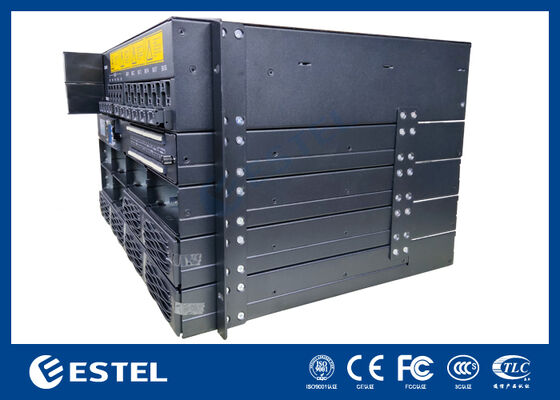

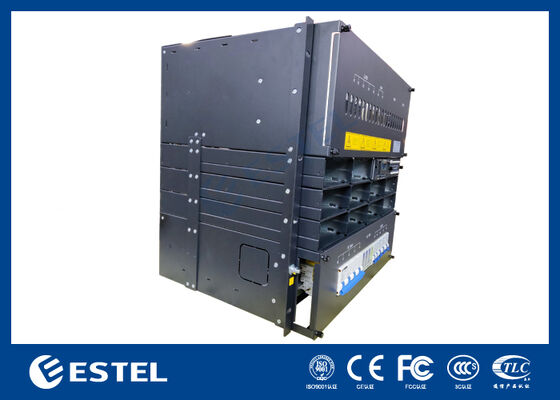

8U Ultra-Hochleistungs-Gleichstromsystem für industrielle Kommunikationszentren
Produkt-Details
8U-Industrie-Gleichstromversorgungssystem
,Telekommunikationsrichter mit hoher Kapazität
,Gleichstromversorgung für Kommunikationsknotenpunkte
8U Ultra-Hochleistungs-Gleichstromsystem für industrielle Kommunikationszentren
Übersicht
Unser 8U-Ultra-Hochkapazität-Gleichstromsystem wurde für große Telekommunikationsknoten, kritische Kommunikationsräume, hohe Industrienetzwerke und zentralisierte Randinfrastruktur entwickelt.Es liefert einen stabilen -48V Gleichstrom-Ausgang für anspruchsvolle Anwendungen, bei denen eine höhere Leistungsfähigkeit erforderlich ist, modulare Redundanz und erweiterte Fernüberwachung.
Das System ist auf einer robusten Plattform ausgelegt. Es kombiniert mehrere leistungsstarke Gerüstmodule, intelligente Steuerung, flexible Verteilung,und umfassende Schutzfunktionen in einer servicefreundlichen ArchitekturEs eignet sich insbesondere für Betreiber und Systemintegratoren, die Kommunikationsnetzwerke mit großer Kapazität in Kern- oder regionalen Backbone-Umgebungen einsetzen.
Wesentliche Merkmale
Ultra-hohe Kapazität 8U-Rackplattform für große Telekommunikations- und Industrielasten
Bis zu 18 kW Leistung für anspruchsvolle Kommunikationsumgebungen
Modulare Geradliner-Architektur mit Redundanzunterstützung
Entwurf eines Front-Access-Dienstes für eine einfachere Installation, Überwachung und Wartung
Hohe Umwandlungseffizienz für geringere Wärmeerzeugung und Betriebskosten
Umfassende Alarm- und Schutzfunktionen für die Systemsicherheit
Fortgeschrittene Steuerung mit Fernkommunikationsschnittstellen
Intelligente Batterieladung und Koordinierung der Sicherungsleistung
Optimierte Lüftungs- und Wärmeentwicklung für einen stabilen Betrieb mit voller Last
Anwendungsszenarien
Kerntelekommunikationsschaltstellen
U-Bahn-Übertragungs- und Backbone-Kommunikationsstandorte
Große OLT / Aggregationszentren
Edge-Rechenzentren und Netzausrüstungsräume
Smart City-Befehls- und Überwachungsplattformen
Stromversorgungsnetze und Kommunikationsnetze von Umspannwerken
Öl- und Gas-, Verkehrs- und industrielle Kommunikationssteuerungsknotenpunkte
Technische Spezifikation
Systemparameter
|
Parameter |
Spezifikation |
|
Abmessungen |
482 mm (W) × 380 mm (D) × 8U (H) |
|
Nettogewicht |
≤ 45 kg |
|
Installationsmethode |
19 Zoll Rackhalter |
|
Kühlmethode |
Zwangsluftkühlung mit intelligenter Drehzahlregelung |
|
Geräuschpegel |
≤ 65 dB |
|
Schutzniveau |
IP20 |
AC-Eingangseigenschaften
|
Parameter |
Spezifikation |
|
Eingangsspannungsbereich |
120 ∼ 300 VAC |
|
Nennspannung |
220 VAC |
|
Frequenzbereich |
45 ∼ 65 Hz |
|
Eingangskapazität |
160 A |
|
Leistungsfaktor |
≥ 099 |
|
THD |
≤ 5% |
Gleichstrom-Ausgangsmerkmale
|
Parameter |
Spezifikation |
|
Ausgangsspannung |
-42 V bis -58 V Gleichstrom |
|
Nennspannung |
-48 V Gleichstrom |
|
Maximale Ausgangsleistung |
18 kW |
|
Maximaler Ausgangsstrom |
375 A |
|
Aufstellung des Berichtigers |
3 kW × bis zu 6 Module |
|
Genauigkeit der Spannungsregelung |
≤ ± 0,5% |
|
Lastregelung |
≤ ± 0,5% |
|
Effizienz |
≥96% |
Steuerung und Überwachung
|
Parameter |
Spezifikation |
|
Anzeige |
LCD-Bildschirm/LED-Anzeiger |
|
Kommunikationsschnittstellen |
Ethernet / RS485 / CAN |
|
Protokollunterstützung |
SNMP / Modbus / Webüberwachung (optional) |
|
Überwachungsfunktionen |
Spannung, Strom, Temperatur, Zustand der Batterie, Lastteilung, Alarmprotokoll |
|
Typen von Alarmen |
Überspannung, Unterspannung, Wechselstromverlust, Übertemperatur, Lüfterfehler, Geradlinerfehler, Abweichungen der Batterie |
|
Betriebstemperatur |
-25°C bis +65°C |
|
Speichertemperatur |
-40 °C bis +75 °C |
|
Luftfeuchtigkeit |
5% bis 95% (nicht kondensiert) |
Systemarchitektur
Mehrmodul-Gleichrichterregal
Intelligenter Überwachungsteilnehmer
Wechselstrom-Eingangsverteilungseinheit
Gleichstrom-Ausgangsverteilungseinheit
Batterieanschluss- und Schutzbereich
Teilsystem Kühlung und Lüftung
Das integrierte Chassis-Layout unterstützt zentralisierte Verkabelung, modularen Austausch und skalierbare Systemerweiterung.
Installations- und Betriebsanweisungen
Einrichtung
Montage in einem Standard-Telecom-Rack von 19 Zoll oder integriertem Kommunikationsschrank
Sicherstellen der korrekten Erdung, des Luftstromweges und der Kabelvermittlung
Beibehalten Sie eine ausreichende Freiraum um Lüftungsbereiche
Kabelverbindungen
AC-Quelle, Batterieklammern und Lastzuführern entsprechend den Verkabelungsetiketten verbinden
Überprüfung der Polarität und der Konfiguration der Schutzvorrichtung vor dem Einschalten
Instandhaltung
Regelmäßige Überprüfung der Alarmprotokolle und des Modulstatus
Saubere Luftläufe und Lüfterbereiche zur Verhinderung der thermischen Abbau
Ersetzen Sie fehlerhafte Module mit Hilfe des Front-Access-Service-Verfahrens
Überprüfen Sie regelmäßig die Ladeparameter der Batterie und die Ausgangseinstellungen
Zusätzliche Konfigurationen
Erweitertes SNMP-Kommunikationsmodul
Batterieüberwachung und Temperaturmessung
Trockenkontakt-Ausgang für Alarmintegration
Überspannungsschutzmodul
Fernüberwachungssoftware
Benutzerdefinierte Gleichstromverteilungszweigkonfiguration
Hybridenergie-Schnittstelle für Solar- oder Ersatznetzwerke
-
