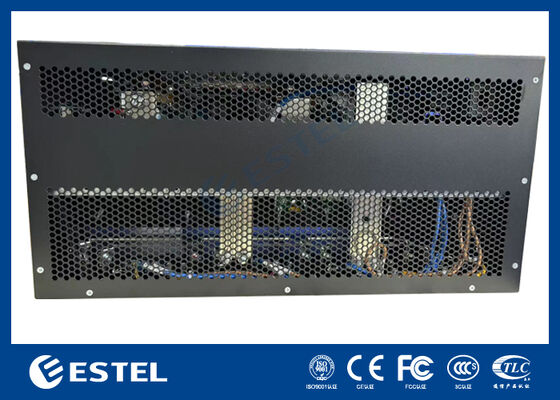

Ein-Stopp-Rückgerichtungssystem für Telekommunikationsgeräte mit 18 kW Schrank
Grundlegende Eigenschaften
Herkunftsort:
Shenzhen, China (Festland)
Markenname:
ESTEL
Zertifizierung:
ISO9001, CE, 3C, FCC
Immobilienhandel
Mindestbestellmenge:
1
Preis:
987-2327 usd
Zahlungsbedingungen:
L/C, D/A, D/P, T/T, Western Union
Lieferfähigkeit:
2.500 Sätze pro Monat
Produktübersicht
Ein-Stopp-Schrank-Rek-Halterung 18 kWRectifierSystemfürAntriebTelekommunikationAusrüstung Produktübersichtvon18 kWRectifierSystem Das ET-Reihe 18kW-Gleichrichtersystem ist für eine hohe Zuverlässigkeit und hohe Leistungsdichte konzipiert und sorgt für eine ununterbrochene Gleichstromversorgung der ...
Produkt-Details
Hervorheben:
18 kW Geradlinersystem auf einem Regal
,Telekommunikationssystem
,Stromgerichtler für Telekommunikationsgeräte
Dimension:
482,5 mm (B) x 350 mm (T) x 5 HE (H)
Input Voltage:
Einphasen 220VAC
Capacity:
18 kW
Rectifier Module:
3000 W, 6 Stk
Redundancy:
N+1
Module Efficiency:
＞ 96%
Battery Breaker:
2*125A 1P Leistungsschalter
Communicatoion Port:
SNMP, RS485
Produktbeschreibung
Ein-Stopp-Schrank-Rek-Halterung 18 kWRectifierSystemfürAntriebTelekommunikationAusrüstung
Produktübersichtvon18 kWRectifierSystem
Das ET-Reihe 18kW-Gleichrichtersystem ist für eine hohe Zuverlässigkeit und hohe Leistungsdichte konzipiert und sorgt für eine ununterbrochene Gleichstromversorgung der Telekommunikationszentrale.mittlere bis große RechenzentrenDas System arbeitet mit 220V Wechselstrom-Einphasen-Eingängen und erzeugt eine fein regulierte Gleichstromleistung von ¥43V bis ¥58V mit einer Standard-Einstellung von ¥53,5V.Leistung von bis zu 18 kW und Umwandlungseffizienz von mehr als 96% im typischen Lastspektrum, verringert es sowohl den Energieverbrauch als auch den damit verbundenen Kühlbedarf erheblich.
Die Einheit ist mit Blick auf den kontinuierlichen Betrieb gebaut und bietet Platz für bis zu sechs warmwechselbare 3000W-Gleichrichtermodule, die N+1 oder höhere Redundanzkonfigurationen ermöglichen.Jedes Modul wiegt weniger als 2 kg und wird mit Luftkühlung gekühlt., aktive Leistungsfaktorkorrektur (≥ 0,99), und geringe Gesamtharmonische Verzerrung (THDi ≤ 5%) zur Gewährleistung einer reibungslosen Netzwirkung und einer stabilen Leistung.Ein 19-Zoll-Rack-montierbares Fahrwerk mit IP20, mit Frontzugangs-Hot-Swap-Fähigkeit, die die Wartung vereinfacht.
Eigenschaftenvon18 kWRectifierSystem

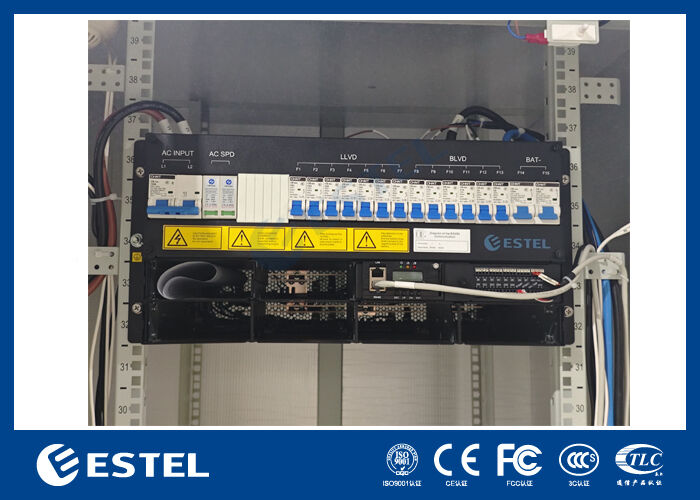

Wechselstromverteilung
-
Einphasen-Eingang 220VAC
-
1 x 125A 2P-Eingangsschalter
-
Frequenz 45~65Hz
-
SPD-Überspannungsschutz 20/40kA
Gleichstromverteilung Ausgang
-
-43~-58VDC (bewertet -53,5VDC)
-
Höchstleistung 18 kW
-
6 x 3 kW Module mit N+1 Redundanz
Gleichstromverteilung Batterie
-
2 x 125A 1P-Batteriebrücher
Gleichspannungsverteilung Lastschalter
LLVD:
-
3 x 63A/1P
-
2 x 40A/1P
-
2 x 32A/1P
BLVD:
-
3 x 16A/1P
-
2 x 10A/1P
-
2 x 6A/1P
GrundsätzlicheSpezifikation von18 kWRectifierSystem
| Abmessung | 482.0W) *350.0(D) *5U(H) |
| Gewicht | ≤ 20 kg (ohne Geradliner) |
| Kühlmodus | Natürliche Kühlung |
| Installationsmodus | Auf einem 19-Zoll-Rekord |
| Instandhaltung | Frontwartung, Änderung der Stufe des Stützmoduls |
| Schutzgrad | IP20 |
Stromverteilungvon18 kWRectifierSystem
|
Wechselstromverteilung |
Eingangsmodus | Einphasen 220VAC |
| Eingangsbremser | 1*125A 2P | |
| Eingabefrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |
| SPD | 20/40KA, 8/20us | |
|
Gleichstromverteilung |
Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC |
|
Ausgangsleistung (Maximal)
|
18kw ((6*3kw, N+1 Redundanz) | |
|
Batterieabschalter
|
2*125A 1P-Schaltungsschalter | |
| Ladebremser |
LLVD: 3*63A/1P+2*40A/1P+2*32A/1P BLVD: 3*16A/1P+2*10A/1P+2*6A/1P |
Modul für die Berichtigungvon18 kWRectifierSystem
| Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC |
| Effizienz | > 96% |
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen |
| Betriebstemperatur | -40°C~+75°C (vollständig unter 50°C) |
| Abmessung | 106.5mm ((W) × 286mm ((D) × 41,5mm ((1U/H) |
| Gewicht | ≤ 2 kg |
| Kühlmodus | Zwangskühlung |
| Leistungsfaktor | ≥ 099 |
| THD | ≤ 5% |
| Gleichstromleistung | Die Anlage ist mit einer elektrischen Anlage ausgestattet, die mit einer elektrischen Anlage ausgestattet ist. |
Verwalter von18 kWRectifierSystem
| Eingangssignal | 3 AI (Umgebungstemperatur), 7 DI |
| Ausgang der Alarmanlage | 6 DO |
| Kommunikationsschnittstelle | RS485/SNMP |
| Anzeigemodus | LCD-Bildschirm |
Umwelt18 kWRectifierSystem
| Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) |
| Lagertemperatur | -40°C bis +70°C |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) |
|
Höhenstand |
0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) |
