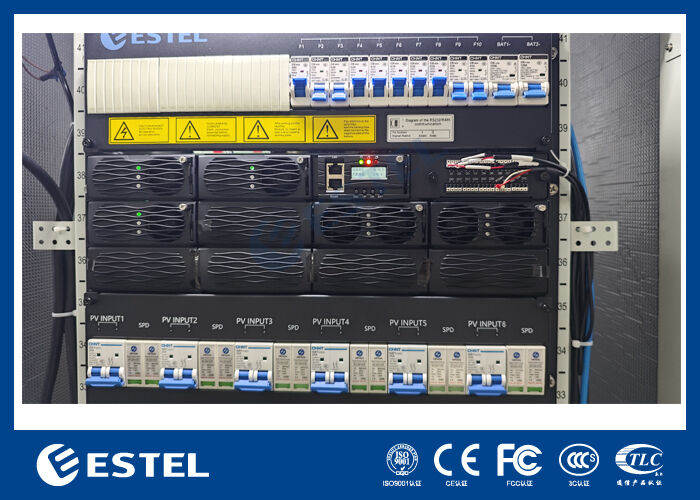

96 % hocheffizientes 12-HE-16-kW-Hybrid-Stromgleichrichtersystem, RS485-Kommunikation
Produkt-Details
30kW Hybrid-Gleichrichter
,12U Telekommunikations-Stromversorgungssystem
,RS485-Kommunikationsgleichrichter
96% hoher Wirkungsgrad 12U Hybrid-Leistungsrichter RS485 Kommunikation
Die Intelligent Telecom Power Distribution Unit integriert das AC- und DC-Strommanagement in einem kompakten, zuverlässigen Design, ideal für Telekommunikation, industrielle Steuerungen und erneuerbare Energien.
AC Verteilung von12U 16kw Hybrid-Leistungsrichter-System
Der Wechselstrom-Eingang akzeptiert einphasige 220VAC bei 45 ∼ 65Hz (bewertet 50Hz/60Hz).Ausgänge liefern 110VAC über 2 x 63A 1P- und 3 x 32A 1P-SchaltungenEin eingebautes SPD bietet einen Schutz von 20/40 kA (8/20 μs).
Gleichstromverteilungvon12U 16kw Hybrid-Leistungsrichter-System
Die Gleichspannungsseite unterstützt einen breiten Eingangsspannungsbereich von 120VDC bis 425VDC, der durch 6 x 25A 2P-Bremser gesteuert wird. Die Ausgangsspannung ist von -43VDC bis -58VDC mit einer Nennleistung von -53.5VDC einstellbar.Gesamtleistung erreicht 34 kW bei N+1 Redundanz, die 6 x 3kW PV-Module (18kW) und 4 x 4kW Geradliner-Module (16kW) kombiniert. Ein spezieller Batteriebrenner (2 x 125A 1P) sorgt für eine sichere Batterieintegration.3 x 20A 1PDie Gleichstromseite verfügt auch über einen 20/40kA, 8/20μs SPD.
Eigenschaftenvon 12U 16kw Hybrid-Leistungsrichtersystem
-
Hohe ZuverlässigkeitDoppel-Wechselstromschalter mit Backup + N+1 Redundanz
-
Weite Kompatibilität:45~65Hz Wechselstromfrequenz und 120~425VDC-Eingangsbereich
-
Umfassender Schutz:20/40kA Überspannungsschutz auf beiden Seiten
-
Flexibler Ausgang:Mehrfachschalter für verschiedene Geräte
-
Nahtlose Integration:Unterstützt PV, Geradliner-Module und Batterie-Backup
Anwendungsszenarienvon 12U 16kw Hybrid-Leistungsrichtersystem
-
5G-Telekommunikationsbasisstationen:Zuverlässige Gleichstromversorgung mit Backup-Batterie
-
Off-Grid-Solarsysteme:Breiter DC-Eingangsbereich für die Photovoltaikintegration
-
mit einer Breite von mehr als 20 mm,Stabile 110VAC- und -53,5VDC-Ausgänge
-
Hilfsleistung für das Rechenzentrum:Redundante Architektur sorgt für Betriebszeit
-
Fernüberwachungsstationen:Überspannungsschutz für raue Umgebungen
-
Telekommunikationsschränke und Außenschränke:Kompakt, robust und bewährt
Grundspezifikation von 12U16 kWHybride Leistungsgerechtigungssystem
| Abmessung | 482.5mm ((W) * 350mm ((D) * 12U ((H) |
| Gewicht | ≤ 50 kg (ohne Gleichrichter) |
| Kühlmodus | Natürliche Kühlung |
| Installationsmodus | mit einer Breite von nicht mehr als 20 mm |
| Instandhaltung | Frontwartung, Modulgradeänderung unterstützt |
| Schutzgrad | IP20 |
Leistungsverteilung von 12U16 kW Hybrid-Strom-Rectifier-System
|
|
Eintrittsflüge | Einphasen 220VAC |
| Eingangsbremser | 2*125A 2P (ein für die Sicherung) | |
| Eingabefrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |
| Ausgabe | 110VAC, 2*63A 1P, 3*32A 1P | |
| SPD | 20/40KA, 8/20us | |
|
|
Eingangsspannung | 120VDC bis 425VDC |
| Eingangsbremser | 6*25A 2P | |
| SPD | 20/40KA, 8/20us | |
| Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | |
|
|
16kw+18kw ((N+1 Redundanz) |
|
| Batterieabschalter | 2*125A 1P-Schaltungsschalter | |
| Ladebremser | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Modul für die Berichtigungvon 12U16 kW Hybrid-Strom-Rectifier-System
| Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC |
| Effizienz | > 96% |
| Nennleistung | Bei der Verwendung von elektrischen Antrieben sind die folgenden Bedingungen einzuhalten: |
| Betriebstemperatur | -40°C~+75°C ((50°C @ Vollleistung) |
| Abmessung | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U Höhe) |
| Gewicht | ≤ 2 kg |
| Kühlmodus | Zwangskühlung |
| Leistungsfaktor | ≥ 099 |
| THD | ≤ 5% |
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A |
PV-Modulvon 12U16 kW Hybrid-Strom-Rectifier-System
| Eingangsspannung | 120 bis 425VDC.Rated 340VDC |
| Effizienz | > 96% |
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen |
| Betriebstemperatur | -40°C~+75°C ((50°C @ Vollleistung) |
| Abmessung | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U Höhe) |
| Gewicht | ≤ 2 kg |
| Kühlmodus | Zwangskühlung |
| Leistungsfaktor | ≥ 099 |
| THD | ≤ 5% |
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A |
Steuerungvon 12U16 kW Hybrid-Strom-Rectifier-System
| Steuerung | Modell: MC2900 |
| Eingangssignal | 2 AI, 6 DI |
| Ausgang der Alarmanlage | 6 DO |
| Kommunikation |
RS485: Unterstützt |
| Anzeigemodus | LCD-Bildschirm |
Umweltvon 12U16 kW Hybrid-Strom-Rectifier-System
| Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) |
| Lagertemperatur | -40°C bis +70°C |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) |
|
|
0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) |
-
