ET48300 Telekommunikationstechnischer Solarprogrammierbarer Hybrid-Rektifikator mit AI DI DO
Produkt-Details
Telekommunikations-Solar-Hybrid-Gleichrichter
,Programmierbares Telekommunikations-Stromversorgungssystem
,KI DI DO-Netzteil
ET48300 Solar-Hybrid-Rektifikator-Stromverteilungseinheit für Telekommunikationstechnik mit AI DI DO
Produktübersichtvon ET48300 Hybride Stromverteilgeräte

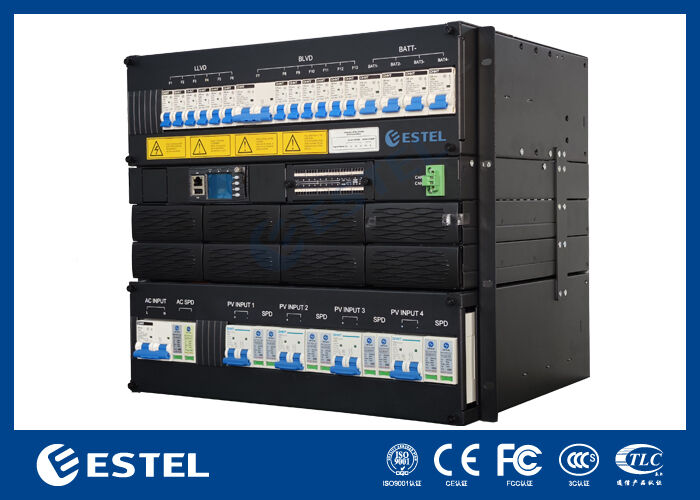

Die ET48300 Hybrid-Rektifikator-Stromverteilungseinheit ist ein 19-Zoll-Unterrack für ein Hybrid-Stromsystem, hergestellt von ESTEL,mit einem kompakten Aufbau von 9U für kritische Anwendungen der Faser- und MikrowellenübertragungDie maximale Leistung des Systems beträgt 300 A, mit Schaltkreisbrechern für Wechselstrom-Eingang, PV-Eingang, Batterien und Lasten.Die Kabel sind vorne mit Leistungsschaltern und Verbindungsterminals zugänglich.
Hauptmerkmale der Hybride Stromverteilgeräte
-
Typ:Hybrid-Gerechtigungsgerät (AC + DC-Doppel-Eingang)
-
AC-Eingang:220VAC Einphasen
-
Gleichstrom-Eingang:120VDC bis 425VDC (weiter Bereich für die Integration von Solar-PV)
-
Leistungskapazität (max.):12 kW Geradlinerleistung + 12 kW Photovoltaikleistung ((N+1 Redundanz)
-
Module für die Berichtigung:4 x 3 kW
-
PV-Module:4 x 3 kW
Überwachung und Kommunikationvon Hybride Stromverteilgeräte
-
Signaloberfläche:Einheitliche Anlage (Analoginput), DI (Digitalinput), DO (Digitaloutput)
-
Kommunikationsprotokolle:RS485 und SNMP
-
Führung:Fernüberwachung, Alarmbenachrichtigung und Systemsteuerung über NMS oder BMS
Wichtige Vorteilevon Hybride Stromverteilgeräte
-
Zwei Stromquellen:Akzeptiert 220VAC-Gitter oder 120-425VDC-Sonnenstrom für maximale Flexibilität
-
N+1 Redundanz:Ein zusätzliches Modul gewährleistet einen ununterbrochenen Betrieb bei Modulstörungen
-
Hohe Skalierbarkeit4+4 Modulentwurf unterstützt bis zu 12kw+12kw Gesamtleistung
-
Breiter DC-Eingangsbereich:120-425VDC ermöglicht eine direkte Anbindung an Solarmodule ohne zusätzliche Umwandler
-
Fernverwaltung:RS485- und SNMP-Protokolle für eine nahtlose Integration in die bestehende Netzwerkinfrastruktur
Anwendungsszenarienvon Hybride Stromverteilgeräte
-
5G-Telekommunikationsbasisstationen mit Solarreserven
-
Off-Grid- und hybride Solarenergiesysteme
-
Fernkommunikationsunterkünfte im ländlichen Raum
-
Industrielle Gleichspannungssicherungssysteme
-
Integration der Speicherung erneuerbarer Energien
GrundsätzlicheSpezifikation vonHybride Stromverteilgeräte
| Abmessung | 482.5mm(W) *350mm(D) *8U(H) |
| Gewicht | ≤ 30 kg (ohne Richter) |
| Kühlung | Natürliche Kühlung |
| Einrichtung | mit einer Breite von nicht mehr als 20 mm |
| Instandhaltung | Frontwartung, Modulgradeänderung unterstützt |
| IP-Klasse | IP20 |
StromverteilungvonHybride Stromverteilgeräte
|
Wechselstromverteilung |
Eintrittsflüge | Einphasen 220VAC |
| Eingangsbremser | 1*125A 2P-Schaltungsschalter | |
| Eingabefrequenz | 45 bis 65 Hz, Nennwert: 50 Hz/60 Hz | |
| SPD | 20/40KA, 8/20us Klasse C | |
|

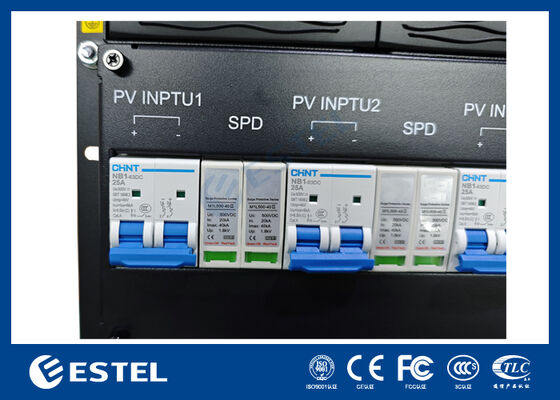

Gleichstromverteilung
|
Eingangsspannung | 120VDC bis 425VDC |
| Eingangsbremser | 4*25A 2P-Schaltungsschalter | |
| SPD | 20/40KA, 8/20us, Klasse C | |
| Ausgangsspannung | -43~-58VDC, Nennwert: -53,5VDC | |
|
Ausgangsleistung |
12 kW Geradlinerleistung + 12 kW Photovoltaikleistung; N+1 Redundanz Photovoltaikmodul: 4*3000w Ausrichtungsform: 4*3000w |
|
| Batterieabschalter | 2*125A 1P-Schaltungsschalter | |
| Ladebremser | BLVD: 1*63A/1P+3*20A/1P+6*10A/1P |
Modul für die BerichtigungvonHybride Stromverteilgeräte
| Eingangsspannung | 85VAC ≈ 300VAC, mit einer Nennleistung von 220VAC |
| Effizienz | > 96% |
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen |
| Betriebstemperatur | -40°C~+75°C ((50°C @ Vollleistung) |
| Abmessung | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U Höhe) |
| Gewicht | ≤ 2 kg |
| Kühlmodus | Zwangskühlung |
| Leistungsfaktor | ≥ 099 |
| THD | ≤ 5% |
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A |
PVModulvonHybride Stromverteilgeräte
| Eingangsspannung | 120 bis 425VDC.Rated 340VDC |
| Effizienz | > 96% |
| Nennleistung | Bei der Verwendung von elektrischen Stromversorgungsanlagen |
| Betriebstemperatur | -40°C~+75°C ((50°C @ Vollleistung) |
| Abmessung | 106.5mm(W) × 286mm(D) × 44.5mm(H) ((1U Höhe) |
| Gewicht | ≤ 2 kg |
| Kühlmodus | Zwangskühlung |
| Leistungsfaktor | ≥ 099 |
| THD | ≤ 5% |
| Gleichstromleistung | ¥43 ~ ¥58VDC, Nennwert ¥53,5VDC, maximal 55A |

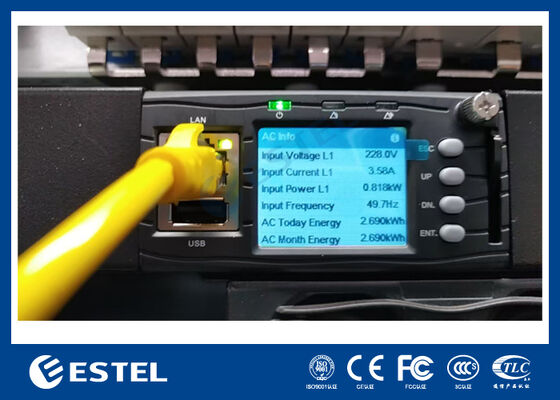

Steuergerät des Hybrid-Rectifier-Stromverteilgeräts
| Steuerung | Modell: MC2900 |
| Eingangssignal | 3 AI (Umgebungstemperatur), 8 DI |
| Ausgang der Alarmanlage | 8 DO |
| Kommunikation | RS485/SNMP |
| Anzeigemodus | LCD-Bildschirm |
Umgebung der Stromverteilungseinheit des Hybrid-Rectifikators
| Betrieb Temperatur |
-40°C ~ +65°C (vollen Leistungsgrad unter 50°C) |
| Lagertemperatur | -40°C bis +70°C |
| Betriebsfeuchtigkeit | 5% bis 95% (nicht kondensiert) |
|
Höhenstand |
0 ~ 3000 m ((Wenn die Höhe zwischen 2000 und 3000 m liegt, sinkt die maximale Betriebstemperatur um 1 °C, wenn die Höhe um 200 m steigt.) |
-
