Outdoor-Telekommunikations-Stromschrank mit integrierter Kühlung 4 Stück 48V 200Ah Lithium-Batteriemodule und Stromversorgungssystem
Produkt-Details
Outdoor-Telekommunikations-Stromschrank mit Kühlung
,48V 200Ah Lithium-Batteriemodule
,integriertes Telekommunikations-Stromnetz
Telekommunikations-Stromschrank für den Außenbereich mit integrierter Kühlung, 4-teiligen 48-V-200-Ah-Lithiumbatteriemodulen und Stromversorgungssystem mit Zugang von vorne und hinten
Produktbeschreibung für Outdoor-Telekommunikations-Stromschrank

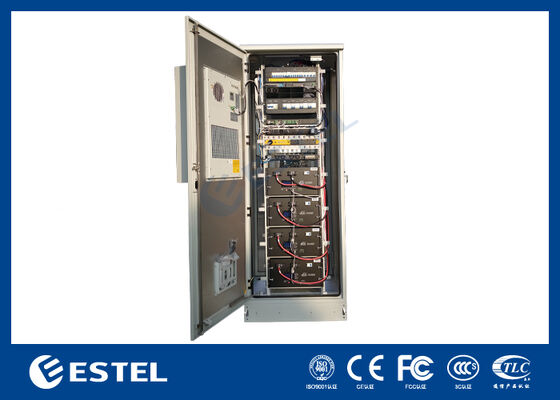

Dieser Telekommunikations-Stromschrank für den Außenbereich ist für Kommunikationsstandorte, Notstromsysteme und Netzwerkinfrastrukturprojekte konzipiert, die eine integrierte Stromverteilung, Batteriespeicherung und Umgebungskontrolle in einem Gehäuse erfordern. Basierend auf den Produktbildern weist der Schrank eine bodenstehende Außenstruktur mit einer Vordertür in voller Höhe, einer an der Tür montierten Kühleinheit und einem internen Racksystem für die geschichtete Installation der Geräte auf. Der Schrank ist mit vier von vorne und hinten zugänglichen Lithiumbatteriemodulen und einem oberen Stromverteilungsabschnitt ausgestattet, was eine zentrale Installation von Strom-, Batterie- und Steuerungskomponenten in einem einzigen Außengehäuse ermöglicht.
Hauptmerkmale des Telekommunikations-Stromschranks für den Außenbereich
• Standschrank für den Außenbereich mit integrierter Kühlung und interner Rackstruktur

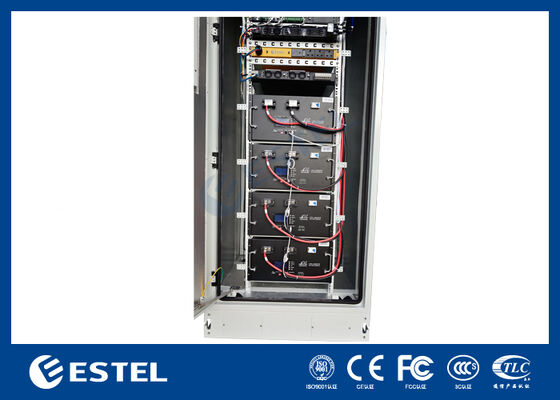

• Ausgestattet mit 4 von vorne zugänglichen Lithiumbatteriemodulen zur Notstromspeicherung
• Jedes Batteriemodul ist deutlich mit 48 V / 200 Ah gekennzeichnet
• Gesamte installierte Batterieenergie basierend auf sichtbaren Modulen: 38,4 kWh
• Das interne Rack-Layout unterstützt die integrierte Installation von Stromversorgungs-, Batterie- und Verteilereinheiten
• Die an der Tür montierte Kühleinheit trägt zur Aufrechterhaltung der internen Betriebstemperatur bei
• Das Design des Zugangs von vorne und hinten vereinfacht die Installation, Wartung und den Batteriewechsel
• Geeignet für Telekommunikations-, Kommunikations-, Übertragungs- und Notstromanwendungen im Freien
Technische Spezifikationen für den Outdoor-Telekommunikations-Stromschrank
|
Artikel |
Spezifikation |
|
Produkttyp |
Telekommunikations-Stromschrank für den Außenbereich |
|
Installationstyp |
Bodenstehende Außenaufstellung |
|
Schrankstruktur |
Geschlossener Metallschrank mit einem Einschub |
|
Türkonfiguration |
Einzelne, raumhohe Vordertür |
|
Kühlkonfiguration |
1 Türkühlgerät, sichtbar auf der Innenseite der Vordertür |
|
Interne Montagestruktur |
Integriertes vertikales Racksystem für die Installation von Geräten auf mehreren Ebenen |
|
Anzahl der Batteriemodule |
4 Lithium-Batteriemodule sichtbar |
|
Markierung der Batteriemarke |
LEOCH |
|
Kennzeichnung des Batteriemodells |
LFELI-48200TB |
|
Batterie-Nennspannung (pro Modul) |
48V |
|
Batteriekapazität (pro Modul) |
200Ah |
|
Batterieenergie (pro Modul) |
9600Wh |
|
Gesamtnennspannung der Batterie |
48V-System |
|
Gesamte installierte Kapazität |
800Ah (4 × 200Ah) |
|
Gesamte installierte Energie |
38,4 kWh (4 × 9600 Wh) |
|
Batterieinstallationsmethode |
Von vorne und hinten zugängliche, im Rack montierte Batterieschubladen/-module |
|
Anschluss der Batterieklemmen |
Frontseitiger Anschlussanschluss mit Hochleistungs-Gleichstromkabeln |
|
Überwachung von Batteriemodulen |
Jedes Batteriemodul verfügt über einen vorderen Anzeige-/Anzeigebereich |
|
Abschnitt Stromverteilung |

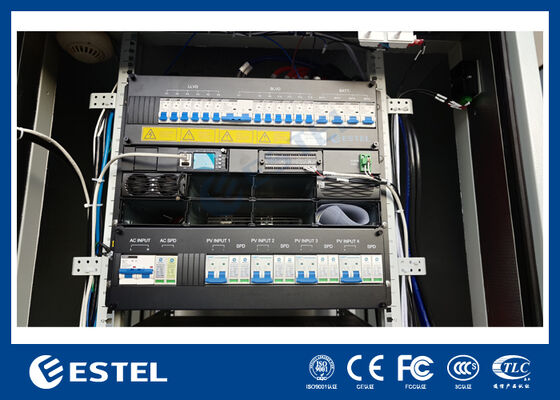

Der obere Rackabschnitt umfasst DC-Verteilung/Leistungsschalter und Leistungsmodule |
|
AC-Ausgangsschnittstelle |
Im oberen Innenbereich sichtbare AC-Steckdosen vom Typ UK |
|
Servicezugriff |
Frontzugang für Geräteinstallation und Wartung |
|
Grundstruktur |
Erhöhter Sockel zur Bodenbefestigung und Kabelführung |
|
Schrankfinish |
Hellgraues Industriefinish für den Außenbereich |
|
Sicherheitskennzeichnung |
Hochspannungs-/Gefahrenwarnschild an der Außenseite des Schranks |
|
Anwendung |
Telekommunikationsstandorte im Freien, Notstromsysteme, Kommunikationsknoten, Übertragungsgeräte und integrierte Energieinfrastruktur |
Betriebsrichtlinien für den Outdoor-Telekommunikations-Stromschrank
-
Installieren Sie den Schrank auf einem stabilen Fundament im Freien und befestigen Sie ihn durch die untere Basisstruktur.
-
Sorgen Sie für ausreichend Freiraum rund um die Schranktür und das Kühlgerät für Wartung und Luftzirkulation.
-
Stellen Sie vor der Inbetriebnahme des Systems sicher, dass alle Batteriemodule ordnungsgemäß installiert und die DC-Kabelverbindungen festgezogen sind.
-
Installieren Sie obere Strom-, Verteilungs- und Steuerungsgeräte entsprechend der Rack-Anordnung und dem Lastverteilungsplan.
-
Halten Sie die Schranktür während des normalen Betriebs geschlossen und verriegelt, um die interne Ausrüstung zu schützen und die Umgebungsbedingungen zu kontrollieren.
-
