ET48100P5E22 Rackmontiertes Gleichstromverteilungssystem für Telekommunikationsnetzwerke mit 8 Speiseausgängen, 2 Batterieeingängen und integrierter Überwachung
Produkt-Details
rackmontage Telekommunikations-Stromversorgungssystem
,DC-Stromverteilung mit Überwachung
,Telekommunikations-Stromversorgungssystem 8 Ausgänge
ET48100P5E22 Regalmontiertes Gleichspannungsverteilsystem für Telekommunikationsnetze mit 8 Ausgängen mit 2 Batterieneingaben und integrierter Überwachung
Produktbeschreibung eines Gleichspannungsverteilersystems

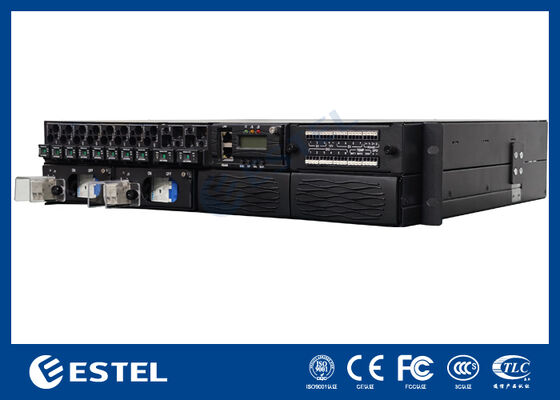

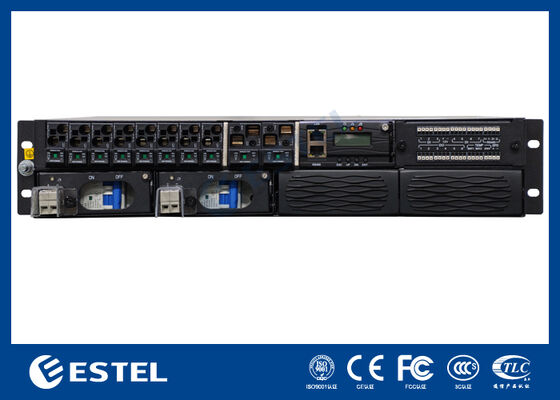

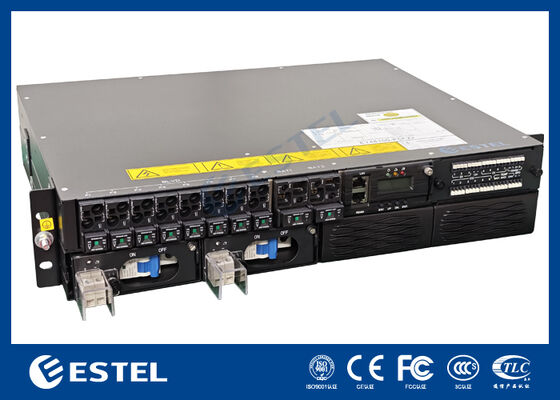

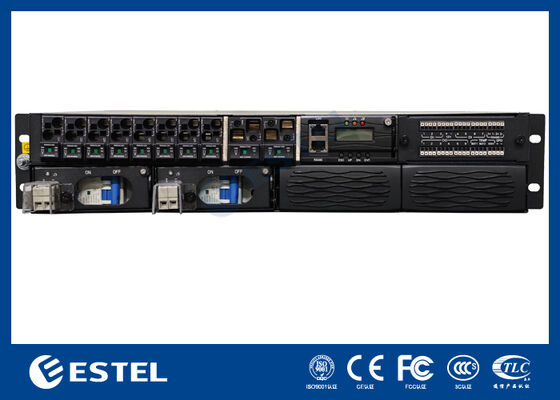

Der ET48100-P5E22 ist ein auf einem Regal montiertes Gleichstromverteilsystem für Telekommunikationsschränke, Kommunikationsstandorte und Netzausrüstungsräume, die eine zentralisierte Gleichstromverteilung erfordern,Zugang mit Batterie und FernüberwachungDas System verfügt auf der Grundlage der Produktbilder über ein kompaktes horizontales Fahrwerk, ein Frontzugriff und einen integrierten Controller.Sie eignet sich für die Installation von Schränken, bei denen Platzeffizienz und Serviceannehmlichkeit wichtig sind.Das Frontpanel ist klar in einen Ausgangsbereich des Feeders, einen Eingangsbereich der Batterie, einen Kontroll- und Kommunikationsbereich und einen Alarm-/Signalterminalbereich unterteilt, wodurch eine einfachere Installation ermöglicht wird.Identifizierung und Wartung von Schaltkreisen.
Hauptmerkmale eines Gleichstromverteilersystems
• Modell auf dem oberen Etikett: ET48100-P5E22
• Kompaktes Chassis mit Rack für die Integration von Telekommunikationsschränken
• 8 Gleichstrom-Zuführpositionen von F1 bis F8 markiert
• 2 Batterie-Eingabeöffnungen mit den Kennzeichen BAT1 und BAT2
• 1 BLVD-Position auf dem vorderen Verteilerbereich
• Integrierte Steuerung mit LCD-Display, Status-LEDs und Bedienungsschlüssel
• Eingebettete Kommunikationsanschlüsse mit 1 LAN-Port und 1 RS485-Port
• Getrennter Signal-Terminalblock für DI, DO, Temperatur, Batterie und Umgebungsanbindungen
• Entwurf von Vordereinrichtungen für eine vereinfachte Verkabelung, Inspektion und Wartung
Technische Spezifikationen für Gleichstromverteilsysteme
|
Artikel |
Spezifikation |
|
Modell |
ET48100-P5E22 |
|
Art der Ware |
Steuerverteilungssystem für Gleichspannung |
|
Typ der Anlage |
Horizontale Rack- / Schränkeinstallation |
|
Gehäuse-Struktur |
Niedrigprofiliertes Metallchassis mit Frontzugang |
|
Ausgangsmenge des Feeders |
8 Zuführwege mit der Kennzeichnung F1F8 |
|
Anzahl der Batterieneingaben |
2 Batterieneingänge mit den Kennzeichen BAT1 und BAT2 |
|
Aufschlag für die Abschaltung der Last |
1 Position mit BLVD gekennzeichnet |
|
Anzeige des Steuergeräts |
Ein integrierter LCD-Bildschirm auf der Vorderseite |
|
Steuerungsschlüssel |
4 Tasten: ESC, UP, DN, ENT |
|
LEDs für den Zustand des Steuergeräts |
4 vorne sichtbare Anzeigen über dem Display |
|
Netzwerkanschluss |
1 × LAN-Anschluss |
|
Serielle Kommunikationsanschluss |
1 × RS485-Anschluss |
|
Digitale Eingabeterminal |
7 DI-Endgeräte mit der Kennzeichnung DI 1 ¢ 7 |
|
Digitales Ausgangsgerät |
6 DO-Terminals mit der Kennzeichnung DO 1 ¢ 6 |
|
Hilfssignalmarkierung |
Die Endkernmarkierungen umfassen 12V, TEMP, BAT1, BAT2, ENV, SPD |
|
Zusätzliches RS485-Signalterminal |
RS485+ / RS485- markiert auf dem Signalterminalblock |
|
Layout der Frontverteilung |
Zuführung, Batterie, Steuerung und Endgeräte auf einer Frontplatte |
|
Mechanischer Zugang |
Frontbetrieb und Wartung |
|
Montageklammern |
Auf beiden Seiten des Fahrwerks vorhandene Schaltschellen |
|
Anwendung |
Telekommunikationsschränke, Kommunikationsräume, Übertragungsstationen, Gleichstromsicherungssysteme und -verteilsysteme |
Betriebsanleitungen für Gleichstromverteilsysteme
-
Installieren Sie das ET48100-P5E22 mit den seitlichen Befestigungsstützen in einem Standardrack oder -schrank.
-
Anschließen der Zuführkreise durch den vorderen Verteilerbereich mit den Kennzeichen F1 bis F8 entsprechend dem Projektdesign.
-
Anschließen Sie die Batterieanschlüsse über die BAT1- und BAT2-Positionen und überprüfen Sie vor der Inbetriebnahme die richtige Polarität.
-
Verwenden Sie die LAN- oder RS485-Schnittstelle, um das System mit einer Überwachungsplattform für die Zustandsüberwachung und Alarmmeldung zu verbinden.
-
Übertragen Sie externe Signale durch den Endgerätesteil nach den Kennzeichen DI, DO, TEMP, BAT und ENV.
-
