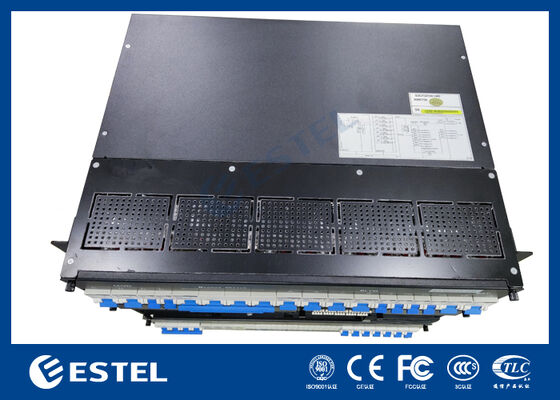

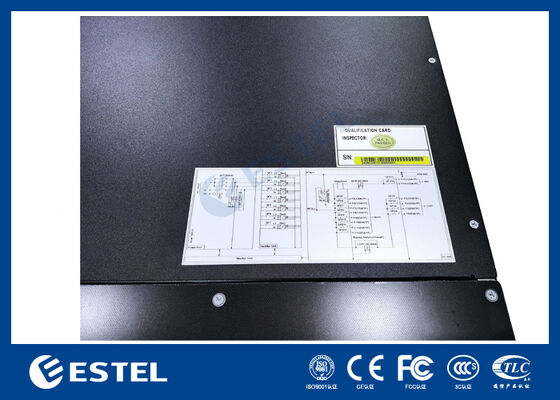

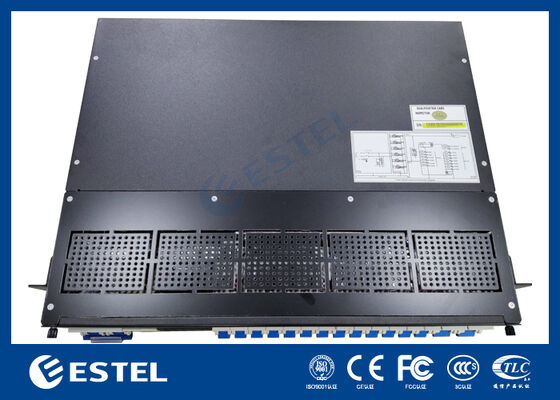

Integriertes modulares Gleichspannungssystem mit Wechselstrom- oder Gleichspannungsverteilung 48 V Ausgang mehrschichtiges Design für Telekommunikations- und Energieanwendungen
Produkt-Details
Modulares DC-Stromversorgungssystem -48V
,AC/DC-Verteilung Telekommunikationsstromversorgung
,Mehrschichtiges Stromversorgungssystem Energieanwendungen
Integriertes modulares Gleichspannungssystem mit Wechselstrom- oder Gleichspannungsverteilung 48 V Ausgang mehrschichtiges Design für Telekommunikations- und Energieanwendungen
Produktbeschreibung des Gleichstromsystems
Das integrierte modulare Gleichstromsystem ist eine fortschrittliche Stromversorgungslösung, die auf die sich entwickelnden Anforderungen moderner Telekommunikationsnetze und Energieanwendungen zugeschnitten ist.Dieses System bietet integrierte Wechselstrom-Eingabe, Gleichstromverteilung, Gleichrichter-Slots und intelligente Überwachung in einem kompakten, aber hochfunktionalem Chassis.
Schlüsselmerkmale eines Gleichstromsystems

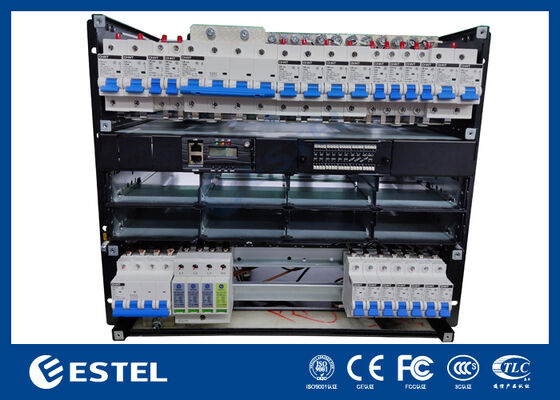

- Multi-Layer-Design: kombiniert Wechselstrom-Eingang, Gleichstromverteilung, Geradlinerslots und Batterie-Schutz in einem Chassis.
- Wechselstrom-Eingang mit Überspannungsschutz: eingebaute Wechselstrom-SPD (Überspannungsschutzvorrichtung) zum Schutz des Systems vor Überspannungen.
- Gleichstromverteilung: verfügt über F1- bis F14-Schaltkanäle, die die Verteilung von Strom auf mehrere Geräte mit Überlastung und Kurzschlussschutz ermöglichen.
- Batterie-Schutz: beinhaltet LLVD (Low Voltage Disconnect) und BLVD (Battery Load Voltage Disconnect) Schutzmodule, um Überentladungen zu vermeiden und die Lebensdauer der Batterie zu verlängern.
- Richter-Schlitze: Modulare Richter-Schlitze für eine skalierbare Kapazität mit einer typischen Leistung von -48 V Gleichstrom für Telekommunikationsanwendungen.
- Intelligente Überwachung: Integrierte RS485-Kommunikation für die Fernüberwachung und Diagnose in Echtzeit.
- Front-Access-Design: Einfache Installation und Wartung mit klaren Verkabelungen und einem Front-Access-Layout.
- Vielseitige Anwendung: Geeignet für Telekommunikationsbasisstationen, Außenschränke, hybride Energiesysteme und mehr.
Technische Spezifikationen für Gleichstromsysteme
|
Artikel |
Spezifikation |
|
Art der Ware |
Integriertes modulares Gleichstromsystem |
|
AC-Eingang |
220~240V Wechselstrom, einphasig, mit Überspannungsschutz (AC SPD) |
|
Gleichstrom-Ausgangsspannung |
-48 V Gleichstrom (Telekommunikationsstandard) |
|
Nennleistung |
Bis zu 12 kW, skalierbar je nach Ausrichtungskonfiguration |
|
Schlitze für die Berichtigung |
4 Steckplätze für die Modular-Gleichrichtererweiterung |
|
Ausgangskanäle des Feeders |
F1 bis F14 für die Stromverteilung auf mehrere Geräte |
|
Schutzmodule für Batterien |
LLVD und BLVD für den Schutz vor Batterieüberentladung |
|
Kommunikationsoberfläche |
RS485 für Fernüberwachung und Diagnose |
|
Betriebstemperatur |
-20°C bis +50°C |
|
Speichertemperatur |
-40°C bis +70°C |
|
Luftfeuchtigkeit |
5% bis 95% nicht kondensierbar |
|
Gewicht |
7 kg |
|
Überspannungsschutz |
Eingebettete Wechselstrom-SPD für den Überspannungsschutz |
|
Überwachung |
Integrierte intelligente Steuerung mit LCD-Display und RS485-Kommunikation |
Betriebsanleitungen für Gleichstromsysteme
-
Einrichtung:
Installieren Sie das integrierte modulare Gleichspannungssystem in ein 19-Zoll-Rack mit den mitgelieferten Seitenbefestigungsstützen.
-
Kabelverbindungen:
Verbindet den Wechselstrom-Eingang (220 ∼ 240 V Wechselstrom) über das Eingangsterminal mit dem System und stellt sicher, dass die Polarität für den -48 V Gleichstrom-Ausgang korrekt ist und sicher an das Telekommunikations- oder Netzwerkgerät angeschlossen ist.
-
Module für die Berichtigung:
Das System unterstützt bis zu 4 modulare Geradrichter. Installieren und konfigurieren Sie die Geradrichter je nach Leistungsbedarf. Jedes Geradrichtermodul erhöht die Gesamtleistung des Systems,mit einer Breite von mehr als 20 mm,.
-
Schutz und Überwachung der Batterie:
Das Backup-System der Batterie wird an die LLVD- und BLVD-Terminals angeschlossen, die eine Überentladung der Batterie verhindern und die Lebensdauer des Energiesystems gewährleisten.Besonders wichtig bei Fernmeldebasisstationen.
-
Fernüberwachung und Diagnose:
Verwenden Sie die RS485-Kommunikationsoberfläche, um das System mit einer zentralen Überwachungsplattform zu verbinden.so dass die Betreiber die Spannung überwachen können, Strom, Leistung und Alarmbedingungen in Echtzeit.
-
