1U Rack-Montage Integriertes DC-Stromversorgungssystem mit Dual-Gleichrichtersteckplätzen Überwachungseinheit RS485/LAN-Schnittstelle
Produktübersicht
Dieses 1U hohe integrierte DC-Stromversorgungssystem für Rack-Montage ist für Anwendungen konzipiert, die eine kompakte, hocheffiziente und ferngesteuerte Stromversorgung erfordern. Es integriert Stromeingangsklemmen, Dual-Gleichrichtersteckplätze, Ausgangsanschlüsse, Batterieanschluss, Überwachungsschnittstelle und Signal-IO in einem Chassis.
Das Gerät ist ideal für Telekommunikationsbasisstationen, kleine Rechenzentren und verteilte Energieschränke. Es gewährleistet eine stabile -48VDC-Ausgabe und unterstützt gleichzeitig die Fernkommunikation und flexible IO-Erweiterung.
Hauptmerkmale des Produkts
1U Kompaktes Design
Passt in Standard-19-Zoll-Racks, nur 1U hoch, perfekt für platzbeschränkte Installationen.
Dual Hot-Swap Gleichrichtersteckplätze
Bietet Platz für zwei Gleichrichtermodule (eines im Foto installiert), unterstützt Redundanz oder Laststeigerung.
Integrierte Überwachungseinheit

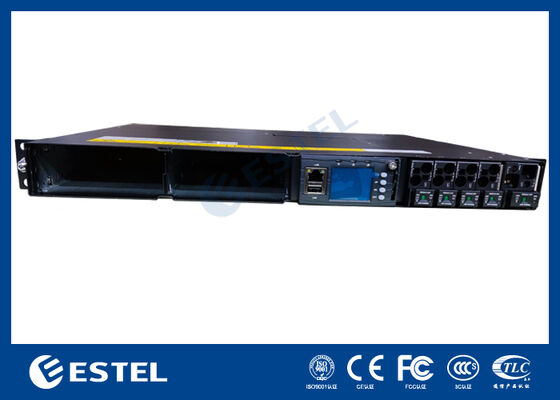

Frontseitiges LED-Display mit Tasten für Systemstatus, Spannungs-/Stromanzeige und lokale Konfiguration.
Multi-Protokoll-Kommunikation
Ausgestattet mit LAN (Ethernet) und RS485 Anschlüssen, unterstützt SNMP oder Modbus für die Integration mit NMS/BMS.
Mehrere Ausgangsanschlüsse

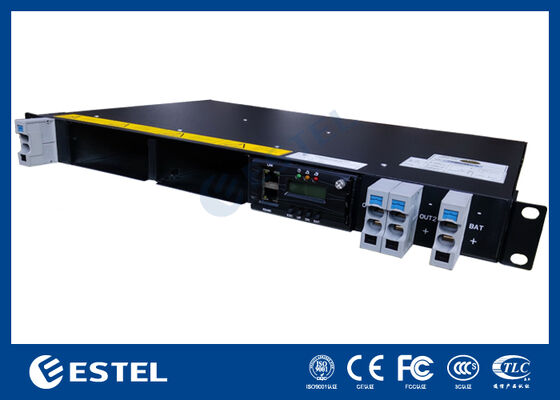

Frontseitige Hochstrom-DC-Ausgangsanschlüsse (z. B. OUT1+, OUT1–) mit Steckverbindern für eine zuverlässige Lastverbindung.
Umfassender IO-Anschlussblock

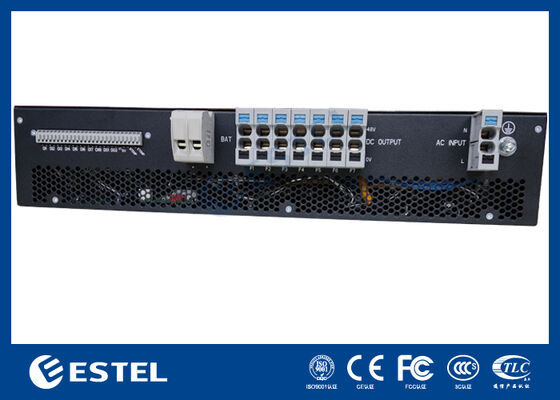

Rückseitiger Anschlussblock mit DI/DO, Temperatursensor, Batteriespannung, und SPD (Überspannungsschutzgerät) Überwachungspunkten.
Erdungs- und Sicherheitskennzeichnungen
Klare Hochspannungs- und Erdungssymbole für Sicherheit und einfache Feldwartung.
Produktvorteile
Hochintegriert
Kombiniert Stromumwandlung, Steuerung, Überwachung und Schutz in einer einzigen Einheit.
Fern- und lokale Überwachung
Kann lokal über LCD oder remote über RS485/LAN-Schnittstelle abgerufen werden.
Einfache Wartung und Erweiterung
Steckbare Gleichrichter und frontseitige Anschlüsse ermöglichen schnelle Installation und Fehlerbehebung.
Flexible Bereitstellung
Geeignet für Turm-montierte Schränke, Outdoor-5G-Gehäuse oder Micro-Data-Center-USV-Systeme.
Kostengünstig und modular
Skalierbar, zunächst nur mit einem Gleichrichter, dann bei Bedarf auf zwei erweitert.
Technische Spezifikationen
| Artikel |
Spezifikation |
| Formfaktor |
1U, 19" Rack-Montage |
| Gleichrichtersteckplätze |
2 (hot-swappable, 1 im Bild bestückt) |
| Ausgangsspannung |
-48VDC (nominal) |
| Eingangsspannung |
90–290VAC (basierend auf Gleichrichter-Spezifikation) |
| DC-Ausgangsanschlüsse |
Hochstrom OUT1+ / OUT1– (x2 Sätze) |
| Überwachungsschnittstelle |
LCD + Tasten (ESC, UP, DN, ENT) |
| Kommunikationsanschlüsse |
LAN (RJ45), RS485 |
| Signal IO |
DI/DO, Temperatur, Batteriespannung, SPD-Signale |
| Kühlung |
Natürliche oder erzwungene Konvektion (je nach Konfiguration) |
| Erdung |
Vorderer Erdungspunkt + Sicherheitskennzeichnungen |
| Typische Nennleistung |
1,5kW – 3kW (pro Gleichrichtersteckplatz, abhängig vom Modul) |
Anwendungsszenarien
5G/4G Telekommunikationsbasisstationen
Batterie-Backup-Systemsteuerung
Micro-Rechenzentren
Industrielle Netzwerk-Edge-Knoten
Intelligente Verkehrskontrollschränke
Fernüberwachungsstationen
Schlussfolgerung
Dieses 1U DC-Stromversorgungssystem bietet eine kompakte und dennoch leistungsstarke Lösung für eine zuverlässige -48VDC-Stromversorgung in anspruchsvollen Telekommunikations- und Industrieumgebungen. Mit integrierter Überwachung, modularer Gleichrichterunterstützung und umfassendem IO ist es eine zukunftssichere Lösung für moderne verteilte Stromversorgungssysteme.
